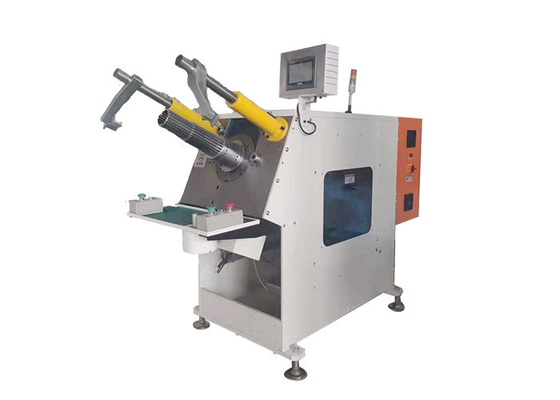

کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج

کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج

  • کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج
  • کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج
کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج
جزئیات محصول:
محل منبع: چین
نام تجاری: SMT
گواهی: ISO / BV / SGS
شماره مدل: QX16
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
جزئیات بسته بندی: <i>Plastic wrapping film, vacuum package and plywood cases.</i> <b>فیلم بسته بندی پلاستیکی، بسته وکی
زمان تحویل: 70 روز کاری پس از پیش پرداخت
قابلیت ارائه: 10 تا 20 ست در هر 3 ماه
مخاطب
توضیحات محصول جزئیات
نام: کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج مدل: SMT-QX16
استاتور OD: Φ160mm شناسه استاتور: Φ20 ~ Φ100 میلی متر
سفر ابزار: 70 میلی متر رنگ: سفارشی
برجسته:

دستگاه درج فن کویل خنک کننده

,

دستگاه سیم پیچ استاتور ابزار سریع

,

دستگاه درج کویل کویل ابزار سریع

کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج





دستگاه درج سیم پیچ SMT-QX16 با ابزارسازی سریع، با ساختار ساده تر ارتقا یافته مشخص می شود.



(1) پارامترهای فنی دستگاه درج سیم پیچ



کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج

مدل

SMT-QX16

شناسه استاتور

Φ20 ~ Φ100 میلی متر

استاتور OD

≤Φ160 میلی متر

ارتفاع پشته

≤120 میلی متر

سفر ابزار

≤70 میلی متر

سیم سازگار

Cu / AL

محدوده تعداد اسلات

اسلات 24 تا 48

منبع تغذیه

380V/50/60Hz 6.5Kw

وزن

≈1150 کیلوگرم

بعد، ابعاد، اندازه

(L)2380×(W)1280×(H)1700mm



(2) ویژگی های اصلی دستگاه درج سیم پیچ



الف. گوه و سیم پیچ به طور خودکار در استاتور وارد می شوند.

ب. اتخاذ سروو موتور برای فشار دادن سیم پیچ.با عملکرد پیش فشار دادن سیم پیچ؛

ج. برش کاغذ در انبار گوه توسط سروو موتور هدایت می شود.سرعت قابل تنظیم است.

D. استفاده از موتور سروو برای تغذیه کاغذ توسط شکاف، شکاف فاصله یا شکاف پرش.طول کاغذ گوه قابل تنظیم است.

E. ابزار و بخش برش گوه به صورت مدولار طراحی شده اند، می توانند یک بار با هم تغییر کنند.

F. کنترل کننده PLC می تواند موقعیت خطا را با عملکرد تشخیص خطا تشخیص دهد.

G. مجهز به دستگاه کاغذ قبل از تغذیه و مطابقت با طول کاغذ.

H. سرعت هل دادن سیم پیچ با توجه به اندازه سیم های مختلف قابل تنظیم است.

I. اپراتور در حالت ایستاده کار می کند.

J. فشار دادن دکمه برای راه اندازی دستگاه با هر دو دست.

K. زمان تغییر: ≤10mins.



(3) تخصیص اصلی دستگاه درج سیم پیچ (استاندارد)



کنترل کننده PLC: INOVANCE (چین)؛

سیستم سروو موتور: INOVANCE (چین)؛

عنصر سنسور: OMRON (ژاپن)، AUTONICS (کره)؛

سایر عناصر الکتریکی: SCHNEIDER (فرانسه)، IDEC (ژاپن)، Delixi (چین)؛

پیچ توپ: HIWIN (تایوان)

بلبرینگ: NSK (ژاپن)، SKF (سوئد)؛

عنصر پنوماتیک: AirTAC (تایوان)؛

فشار منبع هوا: 0.5~1MPa.

توان: 3 کیلووات؛ (طبق پیکربندی واقعی)

منبع تغذیه: 3 فاز 380V/50Hz;

وزن: ≈1000 کیلوگرم؛

ابعاد برای Ref.(mm): (L)1800×(W)1000×(H)1600;



(4) خدمات



ما بر توسعه و تولید ماشین آلات برای تولید موتورهای القایی مختلف مانند ماشین سیم پیچ، ماشین درج کویل و غیره تمرکز می کنیم.

طراحی و ساخت استاندارد است جز اینکه مشتری درخواست خاصی دارد.به عنوان مثال، طراحی شکل، تخصیص و رنگ، و غیره.را می توان تخصصی کرد.علاوه بر این، ما می توانیم در صورت لزوم به ترتیب چیدمان ماشین آلات در سایت مشتری کمک کنیم.

مهندسان ما پشتیبانی فنی حرفه ای را به مشتریان ارائه می دهند.در مدت یک سال گارانتی، برخی از پشتیبانی و قطعات نیاز به تعویض رایگان خواهد بود.

خدمات پس از آن در خارج از کشور نیز در دسترس است.اگر مشتری به کمک ما نیاز داشته باشد، مهندسان پس از فروش ما در کمترین زمان در محل مشتری خواهند بود.

ما در یک مفهوم خدمات ایمن، حرفه ای و کارآمد از "عقل و انسانیت در جهت توسعه، فناوری و جهان همزمان با پیشرفت" هستیم تا نیازهای مختلف مشتریان را برای ایجاد یک حرفه درخشان برآورده کنیم.



(5) پیشنهاد خط تولید



SMT با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، انواع مختلفی از تجهیزات را برای تولید موتورهای مختلف به مشتری ارائه می دهد.این می تواند یک دستگاه یا کل خط تولید از فرآیند سیم پیچی تا فرآیند شکل گیری نهایی باشد.بنابراین، به ویژه برای مشتریانی که کل خط تولید را می خواهند، ما می توانیم خدمات مشاوره فنی تولید و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان، حتی پروژه کامل کلید در دست ارائه دهیم.



(6) نمایش جزئیات

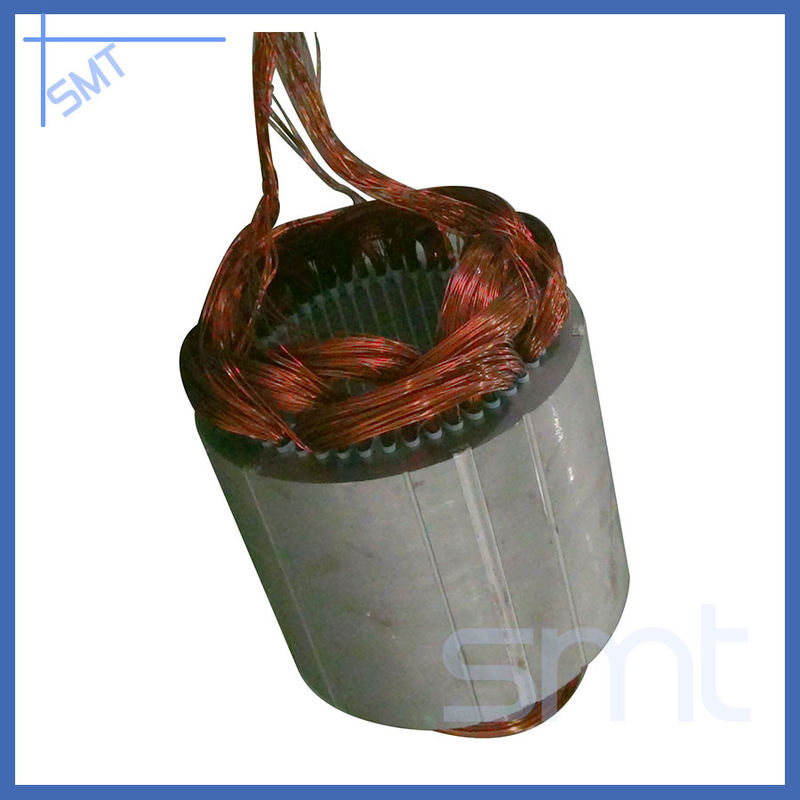

کولینگ فن موتور کویل درج ماشین ابزار سریع تغییر سیم پیچ درج 0
