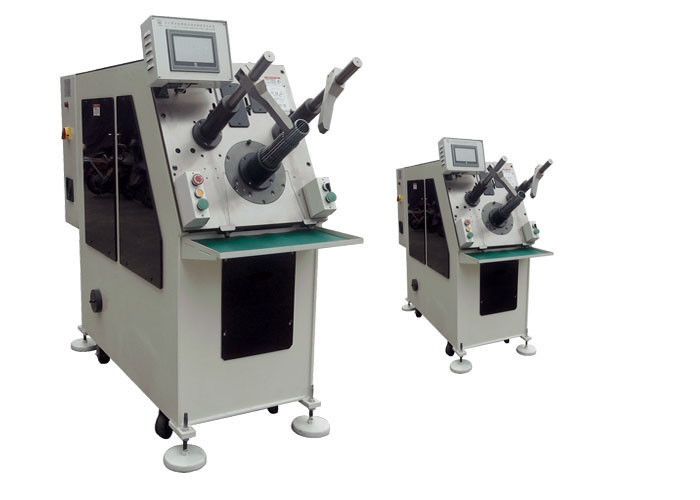

ماشین درج سیم پیچ استاتور موتور کوچک ماشین درج کویل اتوماتیک

ماشین درج سیم پیچ استاتور موتور کوچک ماشین درج کویل اتوماتیک

  • ماشین درج سیم پیچ استاتور موتور کوچک ماشین درج کویل اتوماتیک
  • ماشین درج سیم پیچ استاتور موتور کوچک ماشین درج کویل اتوماتیک
ماشین درج سیم پیچ استاتور موتور کوچک ماشین درج کویل اتوماتیک
جزئیات محصول:
محل منبع: چین
نام تجاری: SMT
گواهی: ISO / SGS Audit
شماره مدل: SMT-k90
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: جعبه تخته سه لا با کیسه پلاستیکی
زمان تحویل: 7 تا 10 هفته
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 1 عدد / 7 - 10 هفته
مخاطب
توضیحات محصول جزئیات
Name: Small Motor Automatic Coil Inserting Machine for Stator / Coil Inserting Machine Model: K90
Stator I.D.: 20-100mm Stator O.D.: ≤160mm
Tooling Travel: 3-10mm Power Supply: ≤70mm
Condition: New Warranty: 12 months
برجسته:

دستگاه تزریق کویل

,

ماشین درج گوه

دستگاه درج سیم پیچ اتوماتیک موتور برای دستگاه استاتور / دستگاه درج سیم پیچ SMT - K90





درج سیم پیچ و گوه دستگاه به طور همزمان، درج سیم پیچ توسط سیستم سروو موتور و درج گوه توسط موتور فرکانس متغیر کنترل می شود.
توسط HMI کنترل می شود و دستگاه می تواند به طور خودکار خرابی را تشخیص دهد.
این دستگاه برای مواد رول گوه ای فیلم پلی استر با ضخامت ثابت و عرض ثابت (بعد عرض و ضخامت توسط مشتری ارائه می شود) مناسب است.
تغذیه گوه با موتور پله ای است، طول تغذیه، برش، شکل دهی، وارد کردن شماره شکاف را می توان تنظیم کرد.
هر دو سیم مسی و سیم آلومینیومی قابل اجرا هستند.
ظرفیت تولید ≤25 ثانیه / مجموعه (به استثنای ساعت کار برای کارهای کمکی)
نرخ صلاحیت اولیه برای سیم مسی ≥98.5٪، پس از کار مجدد، نرخ ≥99.5٪

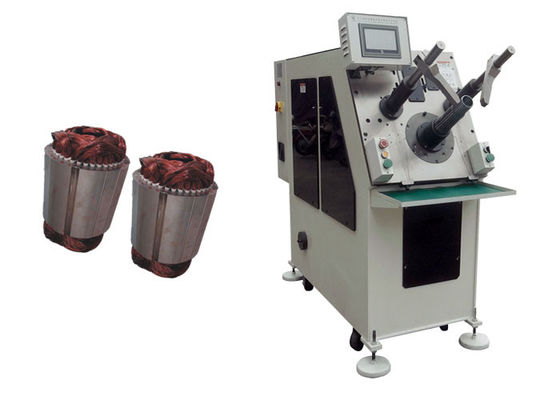

دستگاه درج سیم پیچ استاتور موتور القایی اتوماتیک

جزئیات سریع:

1. سیم پیچ را به طور خودکار در شکاف استاتور وارد کنید.
2. این دستگاه برای استاتور موتور القایی استفاده می شود.
3. سیم پیچ / سیم پیچ و گوه / پوشش بالایی به طور همزمان وارد می شود.
4. عملیات ساده، سر و صدای کم، سرعت سریع و خودکار بالا.
5. کنترل PLC و صفحه لمسی.

شرح:

این دستگاه برای قرار دادن سیم پیچ و گوه در استاتور توسط سیستم سروو مناسب است.این نوع دستگاه درج سیم پیچ استاتور می تواند سیم پیچ و گوه یا سیم پیچ و گوه را در وسط شکاف در استاتور وارد کند.تغذیه گوه باید با موتور پله ای انجام شود، و قرار دادن سیم پیچ و گوه توسط سیستم سروو انجام می شود.پارامترهای مختلف را می توان در رابط انسان و ماشین تنظیم کرد.سرعت و حالت تغذیه با توجه به نرخ پر شدن اسلات مختلف و انواع سیم های مختلف قابل دستیابی است.تولید استاتور اندازه های مختلف را می توان با تغییر ابزار به دست آورد.به ویژه برای موتورهای القایی میکرو مانند موتور تهویه مطبوع، موتور ماشین لباسشویی، موتور فشرده سازی، موتور فن، ژنراتور و موتور پمپ اعمال می شود.

داده های فنی

حداکثر OD استاتور 160 میلی متر
شناسه استاتور 20 تا 100 میلی متر
حداکثر طول پشته استاتور 120 میلی متر
محدوده تعداد اسلات 8 تا 48 اسلات
حداکثر سرعت تغذیه سیم پیچ 80%
سیم مناسب سیم مسی / سیم آلومینیومی
منبع نیرو 380 ولت / 50 هرتز
منبع هوا 0.5-0.8MPa
بهره وری ماشین 400 عدد / 8 ساعت
ابعاد ماشین 1800 × 650 × 1700 میلی متر
وزن حدود 1000 کیلوگرم

کاربرد:

این دستگاه می تواند سیم پیچ / سیم پیچ و گوه / پوشش بالایی را به طور همزمان به شکاف استاتور وارد کند.این دستگاه برای استاتور موتور القایی که مطابق با مشخصات جدول زیر است استفاده می شود.

مزایای رقابتی:

عملکرد ساده، سرعت سریع و اتوماسیون بالا، گوه و سیم پیچ به طور همزمان وارد می شود.صرفه جویی در هزینه نیروی کارکنترل PLC و صفحه لمسی


عملکرد و ویژگی اصلی ماشین
لدستگاه سیم پیچ و گوه را به طور همزمان وارد می کند، درج سیم پیچ توسط سیستم سروو موتور و درج گوه توسط موتور فرکانس متغیر کنترل می شود.
2. توسط HMI کنترل می شود و دستگاه می تواند به طور خودکار خرابی را تشخیص دهد.
3. این دستگاه برای مواد رول گوه ای فیلم پلی استر با ضخامت ثابت و عرض ثابت مناسب است (بعد عرض و ضخامت توسط مشتری ارائه می شود)
4. تغذیه گوه توسط موتور پله ای است.طول تغذیه، برش، شکل دادن، درج شماره شکاف را می توان تنظیم کرد.
5. هر دو سیم مسی و سیم آلومینیومی قابل اجرا هستند.
6. ظرفیت تولید ≤25 ثانیه / مجموعه (به استثنای ساعت کار برای کار کمکی)
اجزای اصلی
PLC: میتسوبیشی
سروو موتور: میتسوبیشی
موتور تغذیه گوه ای: Sihai
صفحه نمایش لمسی: Tongtai
سیلندر: SMC
سنسور: اتوتونیک
کلید و دکمه: اشنایدر
سایر قطعات الکتریکی: Delixi/Schneider

دستگاه درج سیم پیچ استاتور موتور القایی اتوماتیک
