اتوماسیون سیم کشی تک لبه ماشین SMT - DB100

اتوماسیون سیم کشی تک لبه ماشین SMT - DB100

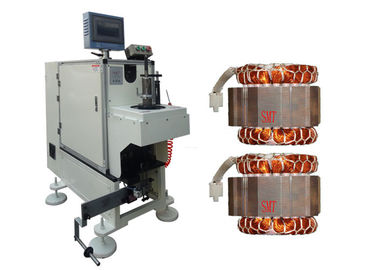

Automation Servo Single Side Coil Lacing Machine SMT - DB100

جزئیات محصول:

محل منبع: چین
نام تجاری: SMT
گواهی: ISO / SGS Audit
شماره مدل: SMT - DB100

پرداخت:

مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 6-8 هفته
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 1 عدد / 6-8 هفته
اکنون تماس بگیرید
توضیحات محصول جزئیات
نام: دستگاه سروو یکپارچه سیم پیچ کویل مدل: DB100
ارتفاع پشته: 10-100 میلیمتر منبع تغذیه: 220V / 50 / 60Hz 2Kw
قطر استاتور: 80mm-160mm رنگ: نارنجی / سفید / آبی

اتوماسیون سیم کشی تک لبه ماشین SMT - DB100

1. ماشین سیم پیچ هشت ایستگاه مناسب برای انواع سیم پیچ، سیم پیچ الکترونیکی و سیم پیچ ترکیبی؛
2. به دست آوردن توابع از سیم پیچ خودکار، آرایش سیم، شکاف اسلات، تعداد نوبت، مراحل و تنظیم قطر سیم، و غیره.
3. نگه دارنده سیم توسط tensioner مغناطیسی مغناطیسی کنترل می شود. تنش سیم پایدار و قابل تنظیم بر اساس قطر سیم است.
4. آرایه wire array برای اطمینان از کیفیت محصول بسیار مفید است.

(1) اطلاعات فنی اصلی

مدل DB100
ارتفاع پشته 10-100 میلیمتر
شناسه استاتور 35 تا 120 میلیمتر
استاتور OD ≤ 160mm
ارتفاع سیم پیچ ≤40mm
حالت لاک زدن شکاف با اسلات / شکاف فاصله / فانتزی توری
سرعت لاک زدن حدود 0.7s / s
منبع تغذیه 220V / 50 / 60Hz 2Kw
وزن 600 کیلوگرم
ابعاد ماشین (L) 1000 * (W) 600 * (H) 1150mm

(2) مزیت

این دستگاه سیستم سروو رانده شده، طراحی کنترل CNC و برنامه HIM را تصویب می کند.

نمایه سازی توسط سیستم سروو هدایت می شود. حالت مختلف لنگر می تواند تنظیم شود مانند لنز شکاف، فاصله لنز و لنز فانتزی.

اسپیندل اصلی سیستم کنترل سروو را تصویب می کند. سرعت چرخش را می توان تنظیم کرد.

دو سوزن به طور همزمان توسط توری سروو سیستم سیمی بالا و پایین هدایت می شود.

ماشین به طور خودکار می تواند موضوع و نخ را برش دهد. نیازی به اتصال یک گره نیست.

تغییر ابزار و ابزار سریع و راحت است. محدوده طول ستون استاتور 50-130 میلی متر است.

تنش زنجیره ای می تواند تنظیم شود

ظرفیت تولید ≤1s / slot.

هیچ مش سیم مسی و سیم مینای دندان نباید شکسته شود.

نرخ تحصیلات ابتدایی ≥98.5٪، بعد از تجدید نظر، نرخ ≥99.5٪

دستگاه خود را تصویب سیستم ایمنی محافظ گریت. اپراتور باید هنگام کار با آن ایستاده باشد.

ماشین تصویب دو دست به طور همزمان دکمه شروع برای اطمینان از ایمنی.


(3) ویژگی اصلی ماشین

1. Adapting PLC صنعتی، رابط کاربری انسان و کامپیوتر و طرح قاب ساختار افقی، سیستم سروو سیستم دقیق عمل lacing را کنترل می کند.

2. روش های مختلف زنجیره ای از قبیل شیار با شکاف، شیار زنجیره ای و زنجیر فانتزی قابل برنامه ریزی هستند.

3. این دستگاه مناسب استاتور بزرگ با سیم پیچ بالا بیش از حد آویزان است.

4. ابزار مناسب و قابل حمل برای بارگذاری و تخلیه سریع استاتور است، به همین جهت برای کاهش کارآیی کارآمد.

(4) OEM / ODM

این شرکت عمدتا ماشین آلات و تجهیزات موتور تولید می کند. محصولات ما عمدتا عبارتند از دستگاه اتوماتیک سیم پیچ، دستگاه لاک زدن، دستگاه درج، شکل دادن به ماشین، تشکیل دستگاه و غیره. ما فن آوری و فرآیندهای پیشرفته در خارج از کشور و اراده قوی شرکت برای بهبود ظرفیت تولید کارخانه به طور کامل خودکار الکترومکانیکی، با پایدار کیفیت و خدمات به مشتری بزرگترین اعتماد

ما در مفهوم خدمات ایمن، حرفه ای و کارآمد "خرد و بشریت نسبت به جهت توسعه، تکنولوژی و جهان به طور همزمان با پیشرفت"، به نیازهای مختلف مشتریان برای ایجاد یک حرفه ای درخشان می پردازیم.

(5) خط تولید خط

با ارائه خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، SMT به مشتریان با انواع موتور AC، موتور DC، موتور مشاوره فنی مهندسی BLDC و خدمات طراحی پروجکشن، شامل ارزیابی هزینه موتور، تولید دانش، آموزش کارکنان، و تکمیل پروژه کلیدی کلید.

(6) درباره Suzhou Smart موتور تولید تجهیزات شرکت، با مسئولیت محدود

شرکت سوخو Smart Equipment Manufacturing شرکت با مسئولیت محدود یکی از شرکت های با تکنولوژی بالا است که در طراحی، تولید و فروش تجهیزات تولید موتور در چین تخصص دارد. این شرکت در حال حاضر نزدیک به 150 کارمند، از جمله بیش از 30 مهندس و تکنسین، با مساحت ساختمان حدود 20،000 متر مربع و صدها مجموعه از تجهیزات پیشرفته تولید و آزمایش است.
