دستگاه اتصال خودکار سیم پیچ استاتور / دستگاه سیم پیچ استاتور

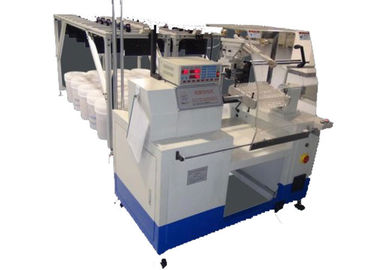

دستگاه سیم پیچ استاتور فن سقفی اتوماتیک با 2 اسپیندل SMT - R350

استفاده: طراحی ویژه برای سیم پیچی استاتور موتور سری، موتور ابزار الکتریکی و موتور قطب سایه دار AC.

ویژگی ها: ساختار سنکرون پیوند مکانیکی را اعمال می کند، AC وارداتی سرعت قابل تنظیم بدون پله فرکانس متفاوت، موقعیت صحیح، قالب فشار پنوماتیک و فشار دادن اتصال الکتریکی، با دکمه نقطه، اشکال زدایی ساده.

(1)پارامتر فنی اصلی

(2) مراحل عملکرد این دستگاه

راندمان تولید این دستگاه
حدود 1000 عدد / 8 ساعت، این فقط یک ایده تقریبی است، به تعداد اسلات آرمیچر و شماره نوبت بستگی دارد.
آرمیچر را روی شاتل به صورت دستی بارگیری کنید، دکمه START را فشار دهید، شاتل آرمیچر را به موقعیت سیم پیچی می رساند و سیم پیچی خودکار، نمایه سازی و برش سیم، پس از تکمیل، شاتل آرمیچر تمام شده را از موقعیت سیم پیچی خارج می کند، اپراتور آرمیچر تمام شده را تخلیه می کند. ، یک چرخه کامل شده است.

(3) عملکرد و ویژگی اصلی ماشین

ابزار سیم پیچی: هر دستگاه دارای یک مجموعه سیم پیچی و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار قابل تغییر است و حدود 15 دقیقه طول می کشد.
صفحه گردان ساختار دو ایستگاه است.این سیستم سروو را برای چرخش و فرم انتقال نمایه می پذیرد.
اجازه دهید سه سیم به طور همزمان سیم پیچ شوند.
دوک اصلی توسط سروو موتور کنترل می شود.دقت شماره پیچ سیم پیچ ± 1 دور است.
سرعت چرخش کار را می توان تنظیم کرد.دستگاه هیچ لرزش و نویز مشخصی ندارد.
بدون آسیب به مینای دندان و ضربه خوردن سیم.هنگامی که سیم مسی تمام شد، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ارتفاع غرق ابزار، سرعت غرق شدن ابزار و جهت سیم پیچ را تنظیم کند.
اسپیندل X andY سیم قلاب و سیم برش از سیستم سروو استفاده می کند.این می تواند طول سیم پل و سیم سرب را تنظیم کند.
غرق ابزار سیستم سروو را می پذیرد.حداکثر تعداد قطعه غرق ابزار 6 است.

(4)نمایه OEM/ODM

ما با بهره گیری کامل از مهندسین مجرب، متخصصان ماهر، تجهیزات کامل، کنترل دقیق فرآیند تولید و شبکه خدمات پوشش گسترده، متعهد هستیم که راه حل بهینه سازی شده برای تولید موتور الکتریکی را به مشتریان خود ارائه دهیم.تا کنون، به جز سهم بازار بزرگ در چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و ماشین آلات ما شهرت زیادی دارند. در میان مشتریان برای آن با دوام، عملکرد قابل اعتماد، قیمت مناسب و خدمات پس از آن خوب است.

(5) مشخصات خط تولید

با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، SMT انواع مختلف موتور AC، موتور DC، خدمات مشاوره فنی ساخت موتور BLDC و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان را به مشتری ارائه می دهد. و پروژه کلید در دست کامل.

(6) درباره ما

محصولات عمدتاً در موتور خودروهای انرژی جدید، موتور سروو، ژنراتور، موتور سه فاز، موتور پمپ، موتور کمپرسور، موتور لوازم خانگی و سایر موتورهای القایی استفاده می شود.ما به عنوان یک رهبر جهانی، مزایای آشکاری در مونتاژ هسته استاتور و روتور، عایق بندی اسلات، سیم پیچی خودکار، درج خودکار، فیوزینگ خودکار، اشباع رزین خودکار و سایر فناوری های تولید موتور برای اندازه های مختلف و شکل شکاف استاتور داریم.

با ترکیب سال ها تجربه و ایده طراحی برای تلاش برای برآوردن نیازهای تولید مشتری، ما می توانیم گزینه های مختلفی مانند خط تولید نیمه خودکار، خط تولید خودرو و سیستم تولید بدون سرنشین و غیره را ارائه دهیم. تیم با کیفیت و کارایی بالا ما همیشه پروژه، پشتیبانی فنی و فرآیند تولید بهینه را ارائه دهید، تجهیزات با کیفیت بالا را تولید کنید و خدمات پس از آن را به موقع برای مشتریان انجام دهید.ما صمیمانه امیدواریم ارتباط و همکاری طولانی مدت با مشتریان جدید و قدیمی برقرار و حفظ کنیم تا آخرین دستاوردهای فنی در صنعت ماشین آلات تولید موتور را به اشتراک بگذاریم.
