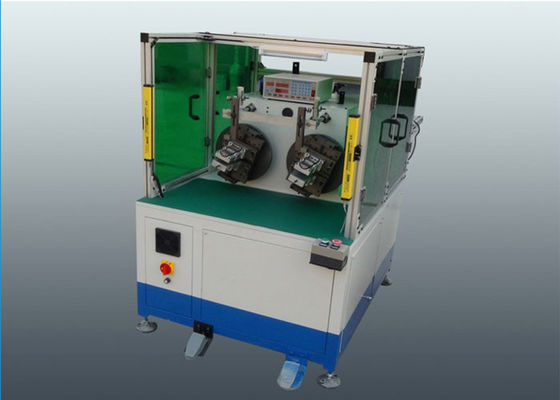

SMT-WR100 دستگاه سیم پیچ کوارتز استاتور الکتریکی

SMT-WR100 دستگاه سیم پیچ کوارتز استاتور الکتریکی

  • SMT-WR100 دستگاه سیم پیچ کوارتز استاتور الکتریکی
SMT-WR100 دستگاه سیم پیچ کوارتز استاتور الکتریکی
جزئیات محصول:
محل منبع: چین
نام تجاری: SMT
گواهی: ISO9001 / SGS
شماره مدل: SMT-WR100
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: جعبه تخته سه لا، و یا به عنوان مورد نیاز خود را در مورد بسته به ما بگویید.
زمان تحویل: 3-9 هفته
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 1 عدد / 3-8 هفته
مخاطب
توضیحات محصول جزئیات
نام: دستگاه سیم پیچ استاتور اتوماتیک موتور ماشین الکتریکی آگهی روی کاغذ کوچک: 200 میلی متر
شماره انتقال: 2-8 عدد منبع تغذیه: 220V/50/60Hz 1.5Kw
بعد، ابعاد، اندازه: (L)1050*(W)1800*(H)1500mm سر سیم پیچ: 2-6 عدد
فشار هوا: 0.6-0.7MPa قطر سیم: 0.15-0.9 میلی متر
برجسته:

دستگاه سیم پیچی فن کویل سقفی

,

دستگاه سیم پیچی فن سقفی

,

دستگاه سیم پیچی کویل موتور خودرو

SMT-WR100 دستگاه سیم پیچ کوارتز استاتور الکتریکی

فرآیند قرار دادن کویل معمولا اجزای مصرف کننده در ساخت یک استاتور برای یک موتور الکتریکی است. به همان اندازه مهم است که کویل ها در طول فرآیند وارد کردن کویل به خوبی محافظت شوند. به منظور ارائه راه حل های مناسب برای مشتریان، Nide به طور کامل ماشین آلات خود را حتی با ابزارهایی که به استاندارد بسیار بالایی تولید می شود و به خوبی جلا داده می شود و به منظور ارائه نتایج عالی مورد استفاده قرار می گیرد، طراحی می کند.

(1) اطلاعات ماشین اصلی

مدل WR100
قطر سیم 0.15-0.8 میلیمتر
چرخش سرعت 800r / min
پیچش سر 2pcs
قطر چرخش 250 میلیمتر
حداکثر فاصله سیم پیچ 160 میلیمتر
فشار هوا 0.4-0.7 مگاپیکسل
منبع تغذیه 220V / 50 / 60Hz 1.5Kw
MOQ 1 عدد
بعد، ابعاد، اندازه (L) 1050 * (W) 1800 * (H) 1500mm

(2) مراحل عملیاتی این دستگاه


بازده تولید این دستگاه
تقریبا 1000pcs / 8 ساعت، این تنها یک ایده خشن است، بستگی به تعداد اسلات قلاب و شماره نوبت دارد.
آرماتور بر روی شاتل را به صورت دستی فشار دهید، دکمه START را فشار دهید، شاتل میلگرد را به موقعیت پیچیده ارائه می دهد و سیم پیچ اتوماتیک، نمایه سازی و برش سیم، پس از اتمام، شاتل آرماتور کامل را از موقعیت سیم پیچ خارج می کند، یک چرخه تکمیل شده است

(3) عملکرد و ویژگی اصلی دستگاه


ابزار سیم پیچ: هر دستگاه دارای یک مجموعه پیچ و تاب و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار می تواند تغییر کند و حدود 15 دقیقه طول می کشد.
دوبلکس دو ساختار ایستگاه است. این سیستم سروو را برای چرخش و ارقام فرم انتقال تنظیم می کند.
سه سیم را همزمان بگذارید.
اسپیندل اصلی توسط موتور سروو کنترل می شود. دقت شماره کوئل نوبت ± 1 نوبت است.
سرعت چرخش کاری می تواند تنظیم شود. ماشین دارای لرزش و سر و صدای مجزا نیست.
بدون آسیب مینای دندان و ضربه محکم و ناگهانی سیم. وقتی سیم مسی خاموش می شود، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ابزار ارتفاع قد، ارتفاع چرخ دنده و جهت پیچش را تنظیم کند.
X و Y اسپیندل از سیم سارق و سیم برش تصویب سیستم سروو. این می تواند طول سیم پل و سیم سر را تنظیم کند.
چرخ دنده عقب سیستم سروو را تصویب کرد. تعداد حداکثر قطعه ابزار قطعی 6 است.

(4) OEM / ODM مشخصات


استفاده کامل از مهندسین با تجربه، متخصصان ماهر، تجهیزات کامل، کنترل فرآیند تولید و تولید شبکه گسترده خدمات، ما اختصاص داده شده به مشتریان خود را با راه حل بهینه سازی تولید موتور الکتریکی. تا کنون، به جز سهم بازار بزرگ چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و دستگاه های ما از شهرت خوبی برخوردارند در میان مشتریان آن را برای عملکرد با دوام، قابل اطمینان، قیمت مناسب و پس از خدمت خوب.

(5) خط تولید خط

با ارائه خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، Nide مشتری را با انواع مختلف موتور AC، موتور DC، BLDC موتور تولید خدمات مشاوره فنی و خدمات طراحی کلید روشن، از جمله ارزیابی هزینه موتور، تولید دانش، آموزش کارکنان، و تکمیل پروژه کلیدی کلید.

این محصولات عمدتا در موتور موتور انرژی جدید، موتور سروو، ژنراتور، موتور سه فاز، موتور پمپ، موتور کمپرسور، موتور لوازم خانگی و سایر موتورهای القایی استفاده می شود. به عنوان یک رهبر جهانی، ما در ساخت هسته استاتور و روتور، عایق اسلات، سیم پیچ اتوماتیک، درج خودکار، فیوز اتوماتیک، اشباع رزین اتوماتیک و دیگر تکنولوژی تولید موتور برای اندازه های مختلف و شکل شکاف استاتور، داریم.
