محل منبع: | چین |
نام تجاری: | SMT |
گواهی: | ISO9001 / SGS |
شماره مدل: | SMT-WR100 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | مورد چوبی مناسب برای حمل و نقل دریایی. |
زمان تحویل: | 35-69 روز |
شرایط پرداخت: | T/T، اعتبارات اسنادی |
قابلیت ارائه: | 1 عدد / 35-69 روز |
نام: | تجهیزات سیم پیچ سیم پیچ استاتور چند قطبی خودکار | آگهی روی کاغذ کوچک: | 200 میلی متر |
---|---|---|---|
شماره انتقال: | 2-6 عدد | منبع تغذیه: | 220V/50/60Hz 1.5Kw |
بعد، ابعاد، اندازه: | (L)1051*(W)1811*(H)1501mm | سر سیم پیچ: | 2 |
فشار هوا: | 0.6-0.7MPa | قطر سیم: | 0.15-0.9 میلی متر |
برجسته: | دستگاه سیم پیچ فن کویل سقفی,دستگاه سیم پیچ سیم پیچ موتور الکتریکی,دستگاه سیم پیچ استاتور چند قطبی |

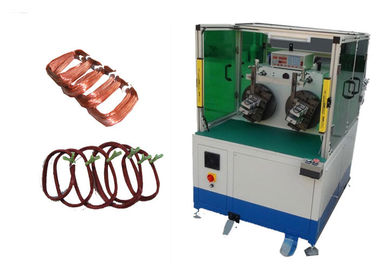

تجهیزات سیم پیچ ماشین سیم پیچ استاتور چند قطبی 220 ولت 50 هرتز / 60 هرتز
برای دستیابی به تعامل انسان و ماشین، کنترل کننده برنامه Mitsubishi و GOT را بکار ببرید، تغییر و ذخیره پارامتر سیم پیچ ترکیبی استاتور Cam که دقیقاً محاسبه شده است، فرآیند سیم پیچی دقیق را تضمین می کند.فیکسچر ثابت و ساختار استفاده از آستین محافظ برای محافظت از سیم قلاب، آویزان سریع، دقیق و ایمن سیم را تضمین می کند.موتور پله ای را برای اطمینان از نمایه سازی پایدار و دقیق استفاده کنید.قاب آلیاژ آلومینیوم وارداتی را بپذیرید.
(1) اطلاعات ماشین اصلی
مدل | WR100 |
قطر سیم | 0.15-0.8 میلی متر |
سرعت چرخش | 800r/min |
سر سیم پیچ | 2 عدد |
قطر چرخش | 250 میلی متر |
حداکثرفاصله سیم پیچ | 160 میلی متر |
فشار هوا | 0.4-0.7 مگاپاسکال |
منبع تغذیه | 220V/50/60Hz 1.5Kw |
MOQ | 1 عدد |
بعد، ابعاد، اندازه | (L)1050*(W)1800*(H)1500mm |
(2)مراحل عملکرد این دستگاه
راندمان تولید این دستگاه
حدود 1000 عدد / 8 ساعت، این فقط یک ایده تقریبی است، به تعداد اسلات آرمیچر و شماره نوبت بستگی دارد.
آرمیچر را روی شاتل به صورت دستی بارگیری کنید، دکمه START را فشار دهید، شاتل آرمیچر را به موقعیت سیم پیچی می رساند و سیم پیچی خودکار، نمایه سازی و برش سیم، پس از تکمیل، شاتل آرمیچر تمام شده را از موقعیت سیم پیچی خارج می کند، اپراتور آرمیچر تمام شده را تخلیه می کند. ، یک چرخه کامل شده است.
(3) عملکرد و ویژگی اصلی ماشین
ابزار سیم پیچی: هر دستگاه دارای یک مجموعه سیم پیچی و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار قابل تغییر است و حدود 15 دقیقه طول می کشد.
صفحه گردان ساختار دو ایستگاه است.این سیستم سروو را برای چرخش و فرم انتقال نمایه می پذیرد.
اجازه دهید سه سیم به طور همزمان سیم پیچ شوند.
دوک اصلی توسط سروو موتور کنترل می شود.دقت شماره پیچ سیم پیچ ± 1 دور است.
سرعت چرخش کار را می توان تنظیم کرد.دستگاه هیچ لرزش و نویز مشخصی ندارد.
بدون آسیب به مینای دندان و ضربه خوردن سیم.هنگامی که سیم مسی تمام شد، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ارتفاع غرق ابزار، سرعت غرق شدن ابزار و جهت سیم پیچ را تنظیم کند.
اسپیندل X andY سیم قلاب و سیم برش از سیستم سروو استفاده می کند.این می تواند طول سیم پل و سیم سرب را تنظیم کند.
غرق ابزار سیستم سروو را می پذیرد.حداکثر تعداد قطعه غرق ابزار 6 است.
(4)نمایه OEM/ODM
ما با بهره گیری کامل از مهندسین مجرب، متخصصان ماهر، تجهیزات کامل، کنترل دقیق فرآیند تولید و شبکه خدمات پوشش گسترده، متعهد هستیم که راه حل بهینه سازی شده برای تولید موتور الکتریکی را به مشتریان خود ارائه دهیم.تا کنون، به جز سهم بازار بزرگ در چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و ماشین آلات ما شهرت زیادی دارند. در میان مشتریان برای آن با دوام، عملکرد قابل اعتماد، قیمت مناسب و خدمات پس از آن خوب است.
(5) مشخصات خط تولید
با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، SMT انواع مختلف موتور AC، موتور DC، خدمات مشاوره فنی ساخت موتور BLDC و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان را به مشتری ارائه می دهد. و پروژه کلید در دست کامل.
محصولات عمدتاً در موتور خودروهای انرژی جدید، موتور سروو، ژنراتور، موتور سه فاز، موتور پمپ، موتور کمپرسور، موتور لوازم خانگی و سایر موتورهای القایی استفاده می شود.ما به عنوان یک رهبر جهانی، مزایای آشکاری در مونتاژ هسته استاتور و روتور، عایق بندی اسلات، سیم پیچی خودکار، درج خودکار، فیوزینگ خودکار، اشباع رزین خودکار و سایر فناوری های تولید موتور برای اندازه های مختلف و شکل شکاف استاتور داریم.
