دستگاه سیم پیچ نیمه اتوماتیک سیم پیچ برای سیم پیچ استاتور ژنراتور

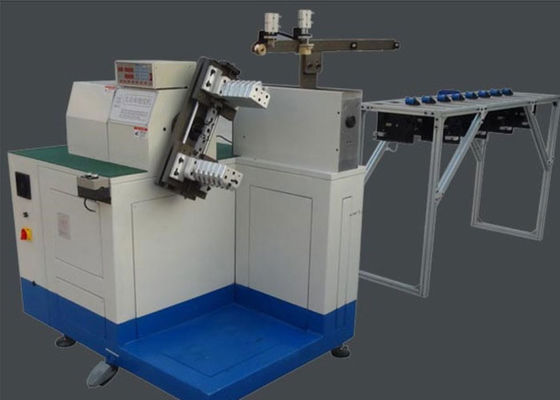

SMT - ماشین سیم پیچ اتوماتیک استاتور R650 برای استاتور استارت خودکار

1. برای درک عملکرد سیم پیچی خودکار، آرایه خودکار، عبور از اسلات، عبور خودکار از لوله موم و تنظیم خروجی و غیره، کنترل کننده با هدف ویژه را بپذیرید.
2. این دستگاه برای سیم پیچ سیم پیچ برای موتور بزرگ مناسب است.
3. ابزار می تواند به طور خودکار گسترش یابد و جمع شود، بنابراین، هنگام بیرون آوردن سیم پیچ تمام شده، نیازی به تخلیه ابزار نیست، بنابراین برای کاهش کار و بهبود کارایی.
4. این می تواند سیم پیچ های ابعاد مختلفی را تولید کند که برای استاتور اندازه سری مشابه با تنظیم ابزار، و کشش قابل تنظیم است.

(1) پارامتر فنی اصلی

(2) مراحل عملکرد این دستگاه

راندمان تولید این دستگاه
حدود 1000 عدد / 8 ساعت، این فقط یک ایده تقریبی است، به تعداد اسلات آرمیچر و شماره نوبت بستگی دارد.
آرمیچر را روی شاتل به صورت دستی بارگیری کنید، دکمه START را فشار دهید، شاتل آرمیچر را به موقعیت سیم پیچی می رساند و سیم پیچی خودکار، نمایه سازی و برش سیم، پس از تکمیل، شاتل آرمیچر تمام شده را از موقعیت سیم پیچی خارج می کند، اپراتور آرمیچر تمام شده را تخلیه می کند. ، یک چرخه کامل شده است.

(3) عملکرد و ویژگی اصلی ماشین

ابزار سیم پیچی: هر دستگاه دارای یک مجموعه سیم پیچی و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار قابل تغییر است و حدود 15 دقیقه طول می کشد.
صفحه گردان ساختار دو ایستگاه است.این سیستم سروو را برای چرخش و فرم انتقال نمایه می پذیرد.
اجازه دهید سه سیم به طور همزمان سیم پیچ شوند.
دوک اصلی توسط سروو موتور کنترل می شود.دقت شماره پیچ سیم پیچ ± 1 دور است.
سرعت چرخش کار را می توان تنظیم کرد.دستگاه هیچ لرزش و نویز مشخصی ندارد.
بدون آسیب به مینای دندان و ضربه خوردن سیم.هنگامی که سیم مسی تمام شد، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ارتفاع غرق ابزار، سرعت غرق شدن ابزار و جهت سیم پیچ را تنظیم کند.
اسپیندل X andY سیم قلاب و سیم برش از سیستم سروو استفاده می کند.این می تواند طول سیم پل و سیم سرب را تنظیم کند.
غرق ابزار سیستم سروو را می پذیرد.حداکثر تعداد قطعه غرق ابزار 6 است.

(4)نمایه OEM/ODM

ما با بهره گیری کامل از مهندسین مجرب، متخصصان ماهر، تجهیزات کامل، کنترل دقیق فرآیند تولید و شبکه خدمات پوشش گسترده، متعهد هستیم که راه حل بهینه سازی شده برای تولید موتور الکتریکی را به مشتریان خود ارائه دهیم.تا کنون، به جز سهم بازار بزرگ در چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و ماشین آلات ما شهرت زیادی دارند. در میان مشتریان برای آن با دوام، عملکرد قابل اعتماد، قیمت مناسب و خدمات پس از آن خوب است.

(5) مشخصات خط تولید

با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، SMT انواع مختلف موتور AC، موتور DC، خدمات مشاوره فنی ساخت موتور BLDC و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان را به مشتری ارائه می دهد. و پروژه کلید در دست کامل.

(6) درباره هوشمند

اسمارت واقع در سوژو، شهر زیبای صنعت، قلب تجارت در دلتای رودخانه یانگ تسه، در تحقیق و توسعه، تولید و فروش ماشین آلات موتور القایی تخصص دارد.ماشین های ما تولید شده در کارخانه سوژو عمدتاً برای موتورهای القایی مانند موتور ماشین لباسشویی، موتور تهویه مطبوع، موتور پمپ، موتور کویل، موتور سه فاز، موتور فن و موتور کمپرسور و غیره استفاده می شود.
