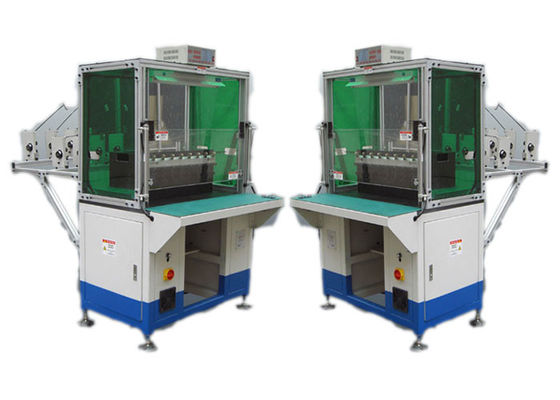

دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ

دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ

  • دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ
دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ
جزئیات محصول:
محل منبع: چین
نام تجاری: SMT
گواهی: ISO9001/SGS
شماره مدل: SMT-DR08
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: جعبه تخته سه لا یا فقط به عنوان مورد نیاز خود را.
زمان تحویل: 1-3 ماه
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 1pcs / 1-2.5 ماه
مخاطب
توضیحات محصول جزئیات
نام: دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ رنگ: سفید
سرعت بدون بار: ≤1500r/min آگهی روی کاغذ کوچک: 200 میلی متر
شماره انتقال: 2-6 عدد بعد، ابعاد، اندازه: (L)1500*(W)1200*(H)2100mm
سر سیم پیچ: 8 عدد فشار هوا: ≥0.45MPa
فاصله انتقال: ≥170 میلی متر درجه خودکار: نیمه خود کار
برجسته:

سیم پیچ سیم پیچ ماشین

,

ماشین سیم پیچ اتوماتیک سقفی

دستگاه سیم پیچ خودکار چند لایه برای موتور میکرو پمپ





1. می توانید 100 نوع روش سیم پیچی را از پیش تنظیم کنید، خواندن آنها آسان است.
2. تابع درج خودکار سیم، می تواند تکنیک سیم پیچی را پس از تنظیم کامل کند.
3. کشش سیم پیچ دو طرفه کشش مغناطیسی میتسوبیشی را برای تنظیم سیم پیچ، درج، آماده به کار اتخاذ می کند.
4. تغییر سریع ابزار.
5. دارای 3 مجموعه سروو موتور پاناسونیک ژاپن (1X1KW, 2X1.5KW)، آخرین سری OMRON PLC، دارای رابطه محاسباتی پایدار و واقعی هستند، مجهز به صفحه نمایش لمسی رنگی ژاپن Pro-face 10.4 و کشنده MITSUBISHI، تکنیک سیم پیچی برای تنظیم انعطاف پذیر باشد و دارای انواع مختلف نمایشگر خرابی و زنگ هشدار صوتی و نوری است.
6. اتصالات پنوماتیک از باندهای وارداتی معروف استفاده می کنند.



(1) پارامتر فنی اصلی



مدل DR08
قطر سیم 0.08-0.8 میلی متر
بدون بار سرعت ≤3000r/min
سر سیم پیچ 8 عدد
قطر قاب 20-120 میلی متر
حداکثر فاصله انتقال ≤250 میلی متر
فشار هوا ≥0.4MPa
منبع تغذیه 220V/50/60Hz 0.75Kw
وزن 850 کیلوگرم
بعد، ابعاد، اندازه (L)1500*(W)1200*(H)2100mm



(2) مراحل عملکرد این دستگاه


حدود 1000 عدد / 8 ساعت، این فقط یک ایده تقریبی است، به تعداد اسلات آرمیچر و شماره نوبت بستگی دارد.
آرمیچر را روی شاتل به صورت دستی بارگیری کنید، دکمه START را فشار دهید، شاتل آرمیچر را به موقعیت سیم پیچی می رساند و سیم پیچی خودکار، نمایه سازی و برش سیم، پس از تکمیل، شاتل آرمیچر تمام شده را از موقعیت سیم پیچی خارج می کند، اپراتور آرمیچر تمام شده را تخلیه می کند. ، یک چرخه کامل شده است.

(3) عملکرد و ویژگی اصلی ماشین


ابزار سیم پیچی: هر دستگاه دارای یک مجموعه ابزار سیم پیچ و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار قابل تغییر است و حدود 15 دقیقه طول می کشد.
میز دوار ساختار دو ایستگاه است.این سیستم سروو را برای چرخش و فرم انتقال نمایه می پذیرد.
اجازه دهید سه سیم به طور همزمان سیم پیچ شوند.
دوک اصلی توسط سروو موتور کنترل می شود.دقت شماره پیچ سیم پیچ ± 1 دور است.
سرعت چرخش کار را می توان تنظیم کرد.دستگاه هیچ لرزش و نویز مشخصی ندارد.
بدون آسیب به مینای دندان و ضربه خوردن سیم.هنگامی که سیم مسی تمام شد، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ارتفاع غرق ابزار، سرعت غرق شدن ابزار و جهت سیم پیچ را تنظیم کند.
اسپیندل X andY سیم قلاب و سیم برش از سیستم سروو استفاده می کند.این می تواند طول سیم پل و سیم سرب را تنظیم کند.
غرق ابزار سیستم سروو را می پذیرد.حداکثر تعداد قطعه غرق ابزار 6 است.



(4)نمایه OEM/ODM


ما با بهره گیری کامل از مهندسین با تجربه، متخصصان ماهر، تجهیزات بی نقص، کنترل دقیق فرآیند تولید و شبکه خدمات پوشش گسترده، متعهد هستیم که راه حل بهینه سازی شده برای تولید موتور الکتریکی را به مشتریان خود ارائه دهیم.تا کنون، به جز سهم بازار بزرگ در چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و ماشین آلات ما شهرت زیادی دارند. در میان مشتریان برای آن با دوام، عملکرد قابل اعتماد، قیمت مناسب و خدمات پس از آن خوب است.



(5) مشخصات خط تولید



SMT با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، انواع مختلف موتور AC، موتور DC، خدمات مشاوره فنی تولید موتور BLDC و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان را به مشتری ارائه می دهد. و پروژه کلید در دست کامل.



(6) درباره ما


Suzhou Smart Motor Equipment Manufacturing Co.,Ltd یکی از شرکت های کلیدی با تکنولوژی بالا است که در طراحی، تولید و فروش تجهیزات تولید موتور در چین تخصص دارد.این شرکت در حال حاضر نزدیک به 150 کارمند، از جمله بیش از 30 مهندس و تکنسین، با مساحت ساختمان حدود 20000 متر مربع و صدها مجموعه از تجهیزات پیشرفته تولید و آزمایش دارد.اکنون برای طراحی و ساخت خط تولید کامل (شروع از سیم پیچی تا شکل گیری نهایی استاتور) برای موتورهای AC مانند موتور لوازم خانگی، موتورهای متوسط ​​و کوچک صنعتی، موتور پمپ، موتور درب غلتکی و موتور خودرو و غیره واجد شرایط می باشد. در سال 2012، SMT گواهینامه سیستم مدیریت کیفیت ISO9001:2000 را دریافت کرد.
