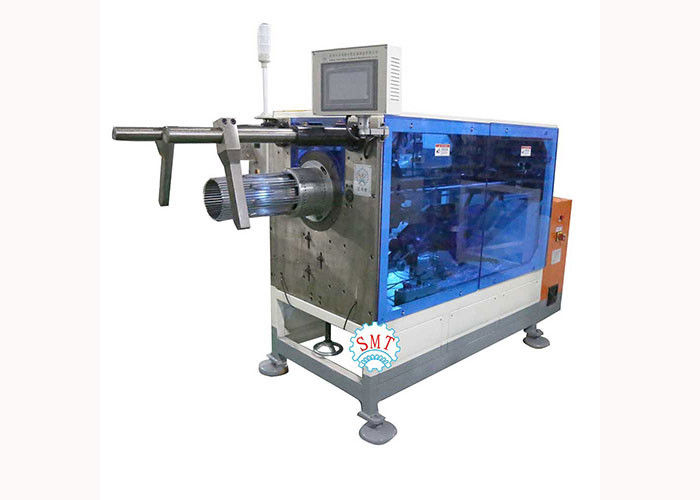

سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ

سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ

  • سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ
  • سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ
سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ
جزئیات محصول:
محل منبع: چین
نام تجاری: SMT
گواهی: ISO / BV / SGS
شماره مدل: SMT-QX08
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: دستگاه وارد کردن کویل با موارد تخته سه لا بسته بندی شده است. ابعاد آن با توجه به دستگاه و اندازه دی
زمان تحویل: 60 روز کاری پس از ثبت سفارش
قابلیت ارائه: 10 تا 20 ست در هر 3 ماه
مخاطب
توضیحات محصول جزئیات
نام: موتور کمپرسور سیم پیچ سیم پیچ ماشین درج افقی سیم پیچ سیم پیچ و کاغذ مدل: SMT-QX08
استاتور I.D: ≥Φ60 میلی متر استاتور OD: ≤Φ210 میلی متر
راه عملیات: افقی سیم: Cu / AL
کاربرد: موتور کمپرسور/موتور صنعتی OEM: خوب
برجسته:

دستگاه درج سیم پیچ

,

دستگاه درج گوه

,

دستگاه درج سیم پیچ سیم پیچ افقی

موتور کمپرسور سیم پیچ سیم پیچ ماشین درج افقی سیم پیچ سیم پیچ و کاغذ



در مقایسه با سایر انواع ماشین های درج، سری "QX" دارای مزیت طراحی ابزار مدولار است که با تغییر سریع ابزار مشخص می شود، زمان تغییر تنها 8 دقیقه است.

و سازه درج سیم پیچ افقی برای تولید استاتورهای بزرگ مناسب تر است، می تواند با پلت فرم بلبرینگ چشم گاو و ماشین انبساط سیم پیچ برای سه بار درج سیم پیچ ترکیب شود، که می تواند انتقال را بین ماشین های مختلف آسان کند، باعث صرفه جویی در شدت کار و آسانی برای بارگیری/تخلیه



(1) پارامترهای فنی دستگاه درج سیم پیچ



موتور کمپرسور سیم پیچ سیم پیچ ماشین درج افقی سیم پیچ سیم پیچ و کاغذ
مدل SMT-QX08
شناسه استاتور Φ60 ~ Φ150 میلی متر
استاتور OD ≤Φ210 میلی متر
ارتفاع پشته ≤190 میلی متر
سفر ابزار ≤90 میلی متر
سیم سازگار Cu / AL
محدوده تعداد اسلات اسلات 24 تا 48
منبع تغذیه 380V/50/60Hz 5Kw
وزن ≈1050 کیلوگرم
بعد، ابعاد، اندازه (L)2380×(W)1180×(H)1700mm



(2) ویژگی های اصلی دستگاه درج سیم پیچ



دستگاه قرار دادن کویل های سیم پیچ موتور کمپرسور برای قرار دادن سیم پیچ های سیم پیچ و عایق گوه ای در شکاف های استاتور به طور خودکار در یک زمان استفاده می شود.در ماشین سیم پیچ، سیم پیچ ها به طور منظم در فنجان های انتقال پیچیده می شوند.اپراتورها فقط فنجان انتقال را با سیم پیچ در ابزار درج قرار می دهند، سیم پیچ ها را به ابزار درج می کنند، سپس دستگاه درج را راه اندازی می کنند، می تواند سیم پیچ و کاغذ را به طور خودکار در یک بار در شکاف ها قرار دهد.



گوه و سیم پیچ به طور خودکار در استاتور وارد می شوند.

اتخاذ سروو موتور برای فشار دادن سیم پیچ.عملکرد با سیم پیچ پیش فشار.

برش کاغذ و نمایه سازی توسط موتور سروو هدایت می شود.سرعت قابل تنظیم است.

استفاده از موتور سروو برای تغذیه شیار کاغذ توسط شکاف، شکاف فاصله یا شکاف پرش.طول کاغذ گوه قابل تنظیم است.

کنترل کننده PLC می تواند موقعیت خطا را با عملکرد تشخیص خطا تشخیص دهد.

مجهز به دستگاه کاغذ پیش تغذیه و مطابقت با طول کاغذ.

تغذیه کاغذ مجهز به دستگاه حرارتی برای دستیابی به برش کاغذ در دمای پایین است.

سرعت هل دادن سیم پیچ با توجه به گیج سیم های مختلف قابل تنظیم است.

اپراتور در حالت ایستاده کار می کند.

فشار دادن دکمه برای راه اندازی دستگاه با هر دو دست؛

زمان تعویض: ≈10 دقیقه



(3) تخصیص اصلی دستگاه درج سیم پیچ



A. کنترل کننده PLC: INOVANCE (چین)؛

B. سیستم موتور سروو: INOVANCE (چین);

ج. عنصر حسگر: OMRON (ژاپن)، AUTONICS (کره).

D. سایر عناصر الکتریکی: SCHNEIDER (فرانسه)، IDEC (ژاپن)، Delixi (چین).

E. بال اسکرو: HIWIN (تایوان)

F. بلبرینگ: NSK (ژاپن)، SKF (سوئد);

G. عناصر پنوماتیک: AirTAC (تایوان);

H. فشار منبع هوا: 0.5~1MPa.

I. توان: 6.5 کیلووات؛ (طبق پیکربندی واقعی)

J. منبع تغذیه: 3 فاز 415V/50Hz;

K. وزن: ≈1150 کیلوگرم؛

L: ابعاد(mm):(L)2380×(W)1280×(H)1700;



(4) خدمات



ما در توسعه و تولید ماشین آلات برای تولید موتورهای القایی مختلف، مانند ماشین سیم پیچ، ماشین درج کویل و غیره تخصص داریم.

طراحی و ساخت استاندارد است جز اینکه مشتری درخواست خاصی دارد.به عنوان مثال، طراحی شکل، تخصیص و رنگ، و غیره.را می توان تخصصی کرد.علاوه بر این، ما می توانیم در صورت لزوم به ترتیب چیدمان ماشین آلات در سایت مشتری کمک کنیم.

مهندسان ما پشتیبانی فنی حرفه ای را به مشتریان ارائه می دهند.در مدت یک سال گارانتی، برخی از قطعات پشتیبانی و نیاز به تعویض بدون هزینه خواهد بود.

خدمات پس از آن در خارج از کشور نیز در دسترس است.اگر مشتری به کمک ما نیاز داشته باشد، مهندسان پس از فروش ما در کمترین زمان در محل مشتری خواهند بود.

SMT با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، انواع مختلفی از تجهیزات را برای تولید موتورهای مختلف به مشتری ارائه می دهد.این می تواند یک دستگاه یا کل خط تولید از فرآیند سیم پیچی تا فرآیند شکل گیری نهایی باشد.بنابراین، به ویژه برای مشتریانی که کل خط تولید را می خواهند، ما می توانیم خدمات مشاوره فنی تولید و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان، حتی پروژه کامل کلید در دست ارائه دهیم.



(5) کاربرد



ماشین های ما عمدتا در موتورهای القایی مختلف مانند موتور ماشین لباسشویی، موتور تهویه مطبوع، موتور پمپ، موتور سروو دقیق، موتور سه فاز صنعتی، موتور فن و موتور جدید انرژی و غیره استفاده می شوند.



(6) نمایش جزئیات

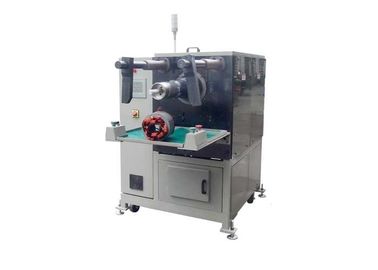

سیم پیچ سیم پیچ موتور کمپرسور درج ماشین درج افقی سیم پیچ سیم پیچ و کاغذ 0
