دستگاه مونتاژ استاتور موتور سه فاز اتوماتیک

(1) مشخصات خط تولید

این خط تولید استاتور موتور سه فاز به طور گسترده در ساخت استاتورهای موتور سه فاز استفاده می شود.این خط تولید استاتور شامل چندین دستگاه از جمله دستگاه درج کاغذ، دستگاه سیم پیچی، دستگاه درج سیم پیچ، دستگاه توری و دستگاه شکل دهی می باشد.هر دستگاه در این خط تولید استاتور به صورت مستقل است، در عین حال می توان آن را با نوار نقاله نیز متصل کرد.

روند کار به شرح زیر خواهد بود.
درج کاغذ استاتور----سیم پیچ سیم پیچ---قرار دادن سیم پیچ----شکل دهی سیم پیچ----بندکشی---شکل دهی نهایی.

دستگاه قرار دادن کاغذ استاتور برای قرار دادن کاغذ در شکاف استاتور استفاده می شود.فرآیند شکل دهی، درج و برش کاغذ همگی توسط ماشین انجام می شود.قالب تشکیل دهنده می تواند با توجه به اندازه های مختلف استاتور تنظیم شود.

دستگاه سیم پیچ استاتور، می تواند سیم پیچ ها را به شکل سیم پیچ بپیچد.حالت سیم پیچ، مانند پرش خودکار، برش خودکار و نمایه سازی خودکار می تواند در یک زمان متوالی تکمیل شود، پارامتر می تواند در رابط انسان و ماشین تنظیم شود.

دستگاه درج سیم پیچ سیم پیچ می تواند سیم پیچ استاتور را وارد کند و به طور خودکار در شکاف استاتور فرو کند.این دستگاه کار را کاهش می دهد و کارایی و دقت را بهبود می بخشد. این دستگاه برای مواد رول گوه ای فیلم پلی استر با ضخامت ثابت و عرض ثابت (بعد عرض و ضخامت توسط مشتری ارائه می شود) مناسب است.برای سیم هم سیم مسی و هم سیم زاج سالم است.

دستگاه توری توسط PLC کنترل می شود.می‌توان حالت‌های مختلف توری مانند توری شیار، توری فاصله‌ای و توری فانتزی را تنظیم کرد.تغییر ابزار سریع و راحت است.دستگاه توری تک، دستگاه توری دوگانه و دستگاه توری افقی وجود دارد.

از دستگاه فرمینگ برای شکل دهی سیم پیچ استفاده می شود.قبل از توری، سیم پیچ استاتور باید یک بار فرم دهی را انجام دهد زیرا بهتر است توری انجام شود.پس از توری، سیم پیچ استاتور باید شکل گیری نهایی را انجام دهد.ظرفیت تولید ≤14 ثانیه در مجموعه (به استثنای زمان بارگیری/تخلیه)

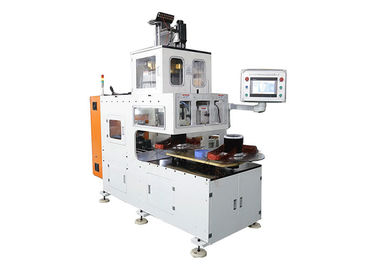

دستگاه سیم پیچ استاتور نوع عمودی نوعی دستگاه سیم پیچ اتوماتیک تک سر و دو ایستگاه است.خودکار قرار دادن سیم پیچ در انتقال سابق منظم.به ویژه برای سرعت پر شدن شکاف بالا، استاتور شکاف کوچک مناسب است.حالت سیم پیچی مانند پرش خودکار، برش خودکار و نمایه سازی خودکار را می توان در یک زمان متوالی به پایان رساند.پارامتر را می توان در رابط انسان و ماشین تنظیم کرد، کشش سیم پیچ قابل تنظیم است.راه سیم پیچ پیوسته/ناپیوسته را بدست آورید و با سیم پیچ های 2 قطب، 4 قطب و 6 قطب برخورد می کند.
