محل منبع: | چین |
نام تجاری: | SMT |
گواهی: | ISO / SGS Audit |
شماره مدل: | SMT-QX10 |
مقدار حداقل تعداد سفارش: | 1pcs |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | جعبه تخته سه لا با آب بندی |
زمان تحویل: | 47-67 روز |
شرایط پرداخت: | T/T، اعتبارات اسنادی |
قابلیت ارائه: | 1 عدد / 45 تا 66 روز |
نام: | نیمه اتوماتیک سیم پیچ سیم پیچ و کوپر کویل وارد ماشین | شناسه استاتور: | 110-210 میلیمتر |
---|---|---|---|
استاتور OD: | ≤260 میلیمتر | سیم پیاده سازی: | مس یا آلومینیوم سیم |
زندگی مد: | 1000000 اسلات | سیستم رانندگی: | PLC |
رنگ: | نارنجی / سفید | خودکار درجه: | Seim-Automatic |
برجسته: | دستگاه سیم پیچ اتوماتیک,تجهیزات سیم پیچ موتور |

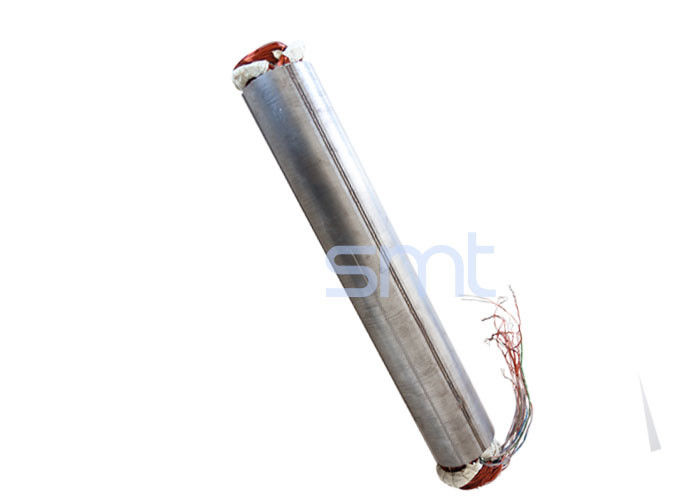

این ماشین های پمپاژ پمپ موتور استاتیک به طور گسترده ای در تولید پمپ های موتور پمپ عمیق استفاده می شود که دارای اندازه های بزرگ و وزن سنگین هستند. در طول تولید، وقت آن است که آن را توسط maunal انجام دهید. ماشین های ما می تواند به طور موثر حل این مشکل و بهبود کارایی کار.
این خط تولید استاتور شامل چندین ماشین، از قبیل دستگاه وارد کردن کاغذ، ماشین سیم پیچ کویل، دستگاه سیم پیچ کوئل، دستگاه آماده سازی گوه و ماشین تشکیل می شود. هر دستگاهی که در این خط تولید استاتور است مستقل است، در عین حال، آن را نیز می توان با نوار نقاله متصل کرد.
فرآیند کار 2 به شرح زیر خواهد بود.
قرار دادن مقاله استاتور ---- سیم پیچ کویل --- تهیه گوه - قرار دادن کویل ---- سیم پیچ ---- تشکیل نهایی.
دستگاه قرار دادن کاغذ استاتور از آن استفاده می شود که کاغذ را به شکاف استاتور وصل کنید. کاغذ تشکیل، قرار دادن و برش فرآیند همه با ماشین انجام می شود. قالب تشکیل می تواند با توجه به اندازه استاتور مختلف تنظیم شود.
پارامتر اصلی فنی دستگاه وارد کردن کاغذ stator
شناسه استاتور: φ70-φ250
ارتفاع استاتور: 80-300 میلیمتر
استاتور OD: ≤ 300mm
ارتفاع لبه تاشو: 2-4 میلیمتر / 4-7 میلیمتر
ضخامت کاغذ عایق: 0.188 ~ 0.35mm
زمان بارگیری: 1.2 S / slot
قدرت: 380V 50 / 60HZ 1.5KW
ابعاد: 1600 * 1420 * 1600mm
وزن: 450 کیلوگرم
ماشین سیم پیچ کوارتز استاتور می تواند کویل ها را به شکل پیچشی پیچیده کند. حالت winding، مانند جست و جوی خودکار، برش خودکار و نشان دادن خودکار می تواند در یک زمان به طور پیوسته تکمیل شود، پارامتر می تواند در رابط کاربری انسان و دستگاه تنظیم شود.
دستگاه تشکیل و برش گوه مناسب استاتورهایی است که باید درج گوه را انجام دهند. این به شدت گوه را بر اساس طول پیش تعیین شده برش می دهد و سپس فرایند تشکیل را انجام می دهد. طول برش و اثر شکل دهی می تواند تنظیم شود.
این نوع دستگاه قرار دادن کوارتز استاتور می تواند سیم پیچ و گوه یا کویل و گوه را در وسط شکاف به استاتور در یک زمان وارد کند. هر ماشین که عرضه می کند گزینه ای برای برنامه ریزی برای پارامتر استاتور است. این یک ساختار افقی است و موتور M8 و موتور سیکلت پنوماتیک Mitsubishi AC را دریافت می کند. این توسط PLC کنترل می شود و مجهز به دستگاه تغذیه خودکار اسپیندل X و Y است. این می تواند به طور همزمان وارد سیم پیچ و گوه به شکاف استاتور شود.

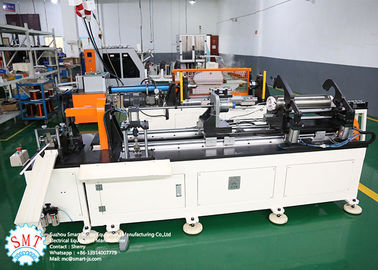

ماشین تشکیل شده مناسب برای استاتور قدرت بزرگ، stator طول پشته طول ( stator پمپ عمق خلبان) و یا دیگر استاتور بزرگ بعدی است. این نوع افقی با لغزنده خودکار است. استاتور را می توان با بلند کردن دستگاه منتقل کرد. ابزار مورد قبول اصول قابل انعطاف گسترش داخلی، بسته بندی بیرونی و لبه تشکیل می شود. این توسط PLC کنترل می شود. پارامتر را می توان در HMI تنظیم کرد.
