| محل منبع: | چین |
| نام تجاری: | SMT |
| گواهی: | ISO / SGS / BV |
| شماره مدل: | NR1405 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Price unit: USD; Price can be negotiated as per customer requirement. |
| جزئیات بسته بندی: | فیلم کشش پلاستیکی، بسته بندی خلاء، موارد تخته سه لا. ابعاد بستگی به اندازه دستگاه واقعی دارد. |
| زمان تحویل: | 50 روز پس از پرداخت |
| شرایط پرداخت: | T/T، اعتبارات اسنادی |
| قابلیت ارائه: | حدود 15 مجموعه / مجموعه در هر ماه |
| نام: | دستگاه سیم پیچ سوزن استاتور موتور DC بدون جاروبک | مدل: | SMT-NR1405 |
|---|---|---|---|
| ایستگاه: | تک ایستگاه | سوزن شماره: | 1 تا 3 سوزن |
| پشته OD: | حداکثر 140 میلی متر | ضمانتنامه: | 12 ماه |
| OEM: | آره | رنگ: | سفید |
| برجسته: | دستگاه سیم پیچ فن کویل سقفی,دستگاه سیم پیچ سیم پیچ موتور الکتریکی,دستگاه سیم پیچ استاتور موتور DC |
||

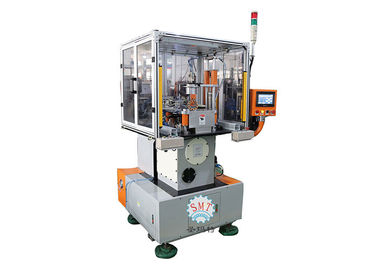

دستگاه سیم پیچ سوزن استاتور داخل شیار موتور الکتریکی با محافظ سیم SMT-NR1405
دستگاه سیم پیچ سوزن استاتور موتور DC بدون جاروبک مزایا:
1. مناسب برای6 قطب، 9 قطب، 12 قطب استاتور BLDC. بانمودار سیم پیچ یکسان سه فاز.
2. به خصوص برای قطر سیم ضخیم در حدود 0.8 میلی متر سیم پیچ استاتور بدون جاروبک مناسب است
3. بازخورد خوبی از مشتریان و SAMSUNG محترم سفارش داده شده 4 عدد بدست آورید
4. سرعت سیم پیچ سوزن برای اندازه سیم 0.08 ~ 0.3 میلی متر، می تواند در 350 RPM ~ 400 RPM باد کند
برای اندازه سیم 0.3 ~ 1.0 میلی متر، می تواند در 400 RPM ~ 450 RPM بپیچد
برای یک استاتور 12 قطبی، با 105 چرخش و قطر سیم حدود 0.5 تا 0.8 میلی متر،
زمان چرخه 60 تا 70 ثانیه در ثانیه است، بهره وری در هر شیفت 480 عدد / 8 ساعت است
ویژگی:
دستگاه سیم پیچ استاتور موتور براشلس WIND-3-TSMبرای تولید استاتور چند قطبی طراحی شده است.
مسیر پیچ در پیچ آن به شکل مربع است.
آرایه سیم ها را به صورت خودکار انجام می دهد.
این پرفروش‌ترین دستگاه پیچ‌پیچ سوزنی در طول سیم پیچی استاتور ما است
| سوزن | 3 سوزن باد در همان زمان، می تواند سیم پیچ را 2 بار برای استاتور BLDC 6 قطبی به پایان برساند |
| نمودار سیم پیچ | موتور BLDC 3 فاز با سیم پیچی یکسان برای هر فاز |
| کاربرد موتور | کمپرسور تهویه مطبوع، کمپرسور یخچال |
پارامتر:
قطر سیم: 0.08 ~ 1.2 میلی متر
شناسه استاتور: 15 ~ 65 میلی متر
طول هسته: 7-110 میلی متر
نوبت شماره 0-99999
گزینه عملیاتی: پله/خودکار
قطب استاتور: 6 قطب، 9 قطب، 12 قطب، 18 قطب (Customizویرایش)
فشار هوا: 5 ~ 7 کیلوگرم / سانتی متر مربع
قدرت: 2 کیلو وات،AC220V 50/60Hz
وزن: حدود 450 کیلوگرم
ابعاد: 1600(L)x1100(W)x1400(H)mm
(1) پارامترهای فنی
| مدل | SMT-NR1405 |
| شماره سوزن | 1 تا 3 سوزن |
| استاتور OD | ≤Φ140 میلی متر |
| شناسه استاتور | ≥Φ30 میلی متر |
| ارتفاع پشته استاتور | ≤80 میلی متر با قاب پلاستیکی |
| محدوده قطر سیم | Φ0.08 ~ Φ1.0 میلی متر |
| سرعت سیم پیچ بار | ≤600 دور در دقیقه |
| دقت سیم پیچ | ±0 دور |
| قدرت | 4.5 کیلووات |
| وزن | 1000 کیلوگرم |
| بعد، ابعاد، اندازه | (L)760×(W)1200×(H)2000mm |
(2) دستورالعمل مختصر ماشین
ماشین "ماشین سیم پیچ سوزنی استاتور داخل شیار موتور الکتریکی با محافظ سیم" برای سیم پیچی سیم های الکتریکی روی استاتورها به طور خودکار و مستقیم استفاده می شود.
(3) مشخصات اصلی
1. دستگاه برای موتورهای مبدل DC بدون برس در اسلات در زمینه خودرو، لوازم خانگی و هوا و غیره، مانند موتور سروو، موتور فن، موتور ماشین لباسشویی، موتور کمپرسور و موتور پله ای و غیره مناسب است.
2. CNC موتور سروو را برای دستیابی به سرعت بالا و مکان گرانبها کنترل می کند.
3. این می تواند به سیم پیچ خودکار، آرایه، نمایه سازی، قلاب کردن و برش، عملکرد تشخیص خطا و غیره دست یابد.
(4) خدمات
با ترکیب سال‌ها تجربه، ما می‌توانیم ماشین‌های با کیفیت بالا را ارائه دهیم که کارکرد ساده و تعمیر و نگهداری آسانی دارند، از جمله ماشین‌های تک مجموعه یا ماشین‌های خط تولید کامل.
قبل از ثبت سفارش، اگر مشتریان شک دارند، می توانیم بحث فنی داشته باشیم.و اگر مشتریان در طراحی یا تخصیص نیازی داشته باشند، ما نیز بهترین تلاش خود را برای برآورده کردن آنها خواهیم کرد.
علاوه بر این، مدت زمان گارانتی ما یک سال است و در این مدت، در صورت خراب شدن قطعات یدکی به دلیل مشکل کیفیت یا طراحی، به صورت رایگان ارائه می دهیم.قبل از تحویل، برخی از قطعات پوشیدنی را نیز به صورت رایگان ارائه خواهیم کرد.
هنگامی که مشتریان با دستگاه مشکلی دارند، به ما اطلاع دهید و مهندسین پس از فروش ما در کمترین زمان در سایت مشتری خواهند بود.
(5) طراحی خط تولید
SMT با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، انواع مختلفی از تجهیزات را برای تولید موتورهای مختلف به مشتری ارائه می دهد.این می تواند یک دستگاه یا کل خط تولید از فرآیند سیم پیچی تا فرآیند شکل گیری نهایی باشد.بنابراین اگر مشتری کل خط تولید را بخواهد، ما می توانیم خدمات مشاوره فنی تولید و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان، حتی پروژه کامل کلید در دست را ارائه دهیم.
