2 سیم پیچ سر ماشین الکتریکی اتوماتیک استاتور سیم پیچ ماشین ساخت ماشین لباسشویی / دو سر

2 سیم پیچ سر ماشین الکتریکی اتوماتیک استاتور سیم پیچ ماشین ساخت ماشین لباسشویی / دو سر

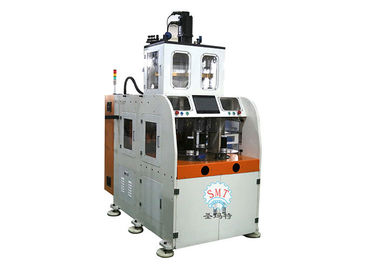

2 Winding Heads Electrical Motor Automatic Stator Winding Machine for Washing Machine Manufacturing / Double Head

جزئیات محصول:

محل منبع: چین
نام تجاری: SMT
گواهی: ISO9001/SGS/CE
شماره مدل: SMT-SLR150

پرداخت:

مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: مورد چوبی مناسب برای حمل و نقل دریایی.
زمان تحویل: 80 - 100 روز برای 1 مجموعه
شرایط پرداخت: T / T، L / C،
قابلیت ارائه: 2 عدد / 56 تا 80 روز
اکنون تماس بگیرید
توضیحات محصول جزئیات
نام: ماشین سیم پیچ الکتریکی برای استاتور سرعت سیم: r 3000r / min
شماره انتقال: 2-6 عدد منبع تغذیه: 380v / 50 / 60Hz 7 کیلو وات
وضعیت: جدید ضمانتنامه: 12 ماه
سر سیم پیچ: 1 عدد حداکثر ارتفاع پشته: ≤70 میلی متر
قالب زندگی: > 1،000،000 عکس درجه اتوماتیک: تمام اتوماتیک
برجسته:

ceiling fan coil winding machine

,

electric motor coil winding machine

2 سیم پیچ هد موتور الکتریکی اتوماتیک استاتور سیم پیچ ماشین لباسشویی



این دستگاه دارای دو سر سیم پیچ با چهار ایستگاه کاری است.فاز اصلی و فاز کمکی می توانند به طور همزمان زخم شوند.این برای ظرفیت تولید بالا ، سرعت پر شدن شکاف ، سیم پیچ سیم پیچ استاتور باز شونده کوچک مناسب است.حالت پیچ در پیچ مختلف را می توان در صفحه لمسی مانند جستجوی خودکار ، برش خودکار و نمایه سازی خودکار انتخاب کرد.

پارامتر دیگر را می توان در صفحه لمسی تنظیم کرد ، مانند روش سیم پیچ مداوم / قطع.



اطلاعات فنی اصلی




مدل
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
سر سیم پیچ 1 1 1 1 2 4
قطر سیم (میلی متر) 0.3 ~ 1.0 0.3 1.0 0.3 1.2 0.3 ~ 1.2 0.3 1.2 0.2 ~ 1.0 0.2 ~ 1.0
سرعت تخلیه ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min 3000 3000
ارتفاع پشته ≤80 میلی متر ≤120 میلی متر ≤150 میلی متر ≤230 میلی متر ≤70 میلی متر ≤70 میلی متر
دقیق سیم پیچ + 0 + 0 + 0 + 0 + 0 + 0
منبع تغذیه 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7 کیلووات 7 کیلووات
فشار هوا .0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa .0.6pa .0.6pa
وزن ≈1350 کیلوگرم ≈1600 کیلوگرم ≈1600 کیلوگرم ≈2200 کیلوگرم 501950 کیلوگرم 2300 کیلوگرم
بعد، ابعاد، اندازه
(L × W × Hcm)
180 × 110 × 200 180 × 120 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180


دستگاه سیم پیچ اتوماتیک استاتور دارای 2 ایستگاه کار با سیم پیچ با صفحه چرخان است.این می تواند سیم پیچ ها را مستقیم و منظم درون لیوان های انتقال قرار دهد.مخصوصاً برای استاتورهایی با ضریب پر شدن شکاف بالا و باز شدن شکاف کوچک مناسب است.برای اپراتورها راحت تر می توان سیم پیچ های استاتورها را با ضریب پر شدن شکاف بالا و عرض باز شدن شکاف کوچک وارد کرد.بنابراین دستگاه سیم پیچ خودکار استاتور می تواند به طور موثر در نیروی کار صرفه جویی کند.


1. به طور خودکار سیم پیچ را به حالت منظم انتقال می دهد.دقیقاً می تواند سیم پیچ های بادی را روی چرخ دنده چنگال تنظیم کند و به راحتی سیم پیچ را به داخل سیم پیچ منتقل کند ، با کارایی بالا و اثر پیچش درج کننده عالی.
2. ماشین سیم پیچ استاتور اتوماتیک سر دو سیم پیچ ؛ماشین سیم پیچ سیم پیچ موتور الکتریکی یک ماشین سیم پیچ عمودی اتوماتیک دو ایستگاه است ، صفحه دو ساختار دو ایستگاه است.
3. دستگاه سیم پیچ استاتور سیستم سروو را برای چرخش و فرم انتقال شاخص تصویب می کند.حالت سیم پیچ مانند پرش خودکار ، برش خودکار و نمایه سازی خودکار می تواند به طور متوالی و در یک زمان انجام شود.
4- هر دستگاه سیم پیچ سیم پیچ دارای یک مجموعه ابزار پیچ در پیچ و سه فرم سیم پیچ عمودی است.
5. به خصوص برای استاتورهایی با ضریب پر شدن شکاف بالا و باز شدن شکاف کوچک مناسب است.
6. کل ابزار می تواند تغییر کند ، و حدود 15 دقیقه طول می کشد.
7. اسپیندل اصلی توسط سرو موتور کنترل می شود.دقت تعداد پیچش سیم پیچ 1 ± چرخش است.
8. PLC می تواند پارامترها ، تعداد چرخش ، سرعت سیم پیچ ، تنش سیم پیچ ، ارتفاع غرق شده ابزار ، سرعت غرق شده و جهت سیم پیچ را تنظیم کند.
9. راه پیچی پیوسته یا ناپیوسته را بدست آورید و سیم پیچ های 2 قطب ، 4 قطب و 6 قطب را برآورده می کند.
10. اسپیندل X و Y سیم قلاب و سیم برش سیستم سروو را تصویب می کند.این می تواند طول سیم پل و سیم سرب را تنظیم کند.
11. ابزار غرق شده سیستم سروو را تصویب می کند.حداکثر تعداد قسمت ابزار غرق شده 6 است.
12- دستگاه سیم پیچ استاتور می تواند سیم های تک یا چند سیم را به طور هم زمان پیچیده کند.
13. و دارای عملکرد نمایش چرخش های دینامیکی ، چرخش های واقعی ، چرخش های تنظیم شده ، علل خرابی و بررسی خود موقعیت است.
14. بدون آسیب مینای دندان و ضربه محکم و ناگهانی سیم.هنگامی که سیم مسی تمام شد ، دستگاه به طور خودکار متوقف می شود.
15. دستگاه سیم پیچ سیم پیچ اتوماتیک فاقد لرزش و سر و صدا مشخص است.
16- دستگاه سیم پیچ استاتور باعث صرفه جویی در کار می شود و کارایی بالایی دارد.


کاربرد
دستگاه سیم پیچ اتوماتیک استاتور موتور القایی تک فاز و موتور سه فاز مناسب است و عمدتا در زمینه لوازم خانگی مانند ماشین لباسشویی ، پنکه ، یخچال ، تهویه هوا ، ضبط کننده ، ضبط کننده فیلم ، پخش کننده فیلم ، جاروبرقی ، دوربین ، سشوار ، ریش تراش برقی و غیره

نگهداری
1. قبل از اجرای دستگاه ، قطعات مکانیکی دستگاه اتوماتیک سیم پیچ استاتور ، قطعات برقی ، هیدرولیکی ، قطعات روانکاری را بررسی کنید و بررسی کنید که آیا اتصال دهنده سست شده است یا خیر ، قطعات در حال اجرا سر و صدا ایجاد می کنند و قطعات الکتریکی به طور معمول کار می کنند یا خیر.پس از بررسی خوب ، دستگاه می تواند در حال اجرا باشد.
2. پس از کار دستگاه سیم پیچ استاتور ، گرد و غبار را پاک کرده و دستگاه را دوباره تنظیم کنید.
3. هر سه ماه عناصر الکتریکی را پاک کنید.
4- بررسی کنید که آیا آب در فیلتر قطعات هیدرولیکی وجود دارد یا خیر.اگر بله ، لطفا آب را به موقع تخلیه کنید.
5- بررسی کنید که آیا روغن روی روان کننده قطعات هیدرولیکی وجود دارد یا خیر.اگر روغن ندارید ، لطفاً روغن را به موقع اضافه کنید.
6. بررسی کنید که آیا وضعیت روانکاری مکانیسم راهنما وجود دارد.اگر روغن روانکاری ندارید ، لطفا روغن روغن را به موقع اضافه کنید.
7. لطفا هر سه ماه پیچ و مهره شیر آهنربا را بررسی کنید.
8. لطفا هر دو ماه یکبار فیلتر و فیلتر هوا را بررسی کنید.
9. لطفا فشار هوا را یک بار بسیار زیاد بررسی کنید.
10. روغن مکانیکی اضافه کنید
