دستگاه سیم پیچ اتوماتیک اتوماتیک دستگاه پیچ گوشتی استاتور با هشت ایستگاه کاری

دستگاه سیم پیچ اتوماتیک اتوماتیک دستگاه پیچ گوشتی استاتور با هشت ایستگاه کاری

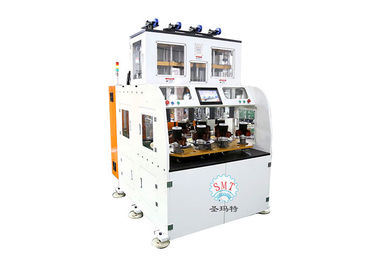

Fully Automatic Coil Winding Machine Alternator Stator Winding Machine With Eight Working Station

جزئیات محصول:

محل منبع: چین
نام تجاری: SMT
گواهی: ISO9001/SGS/CE
شماره مدل: SMT-QLR70

پرداخت:

مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: مورد چوبی مناسب برای حمل و نقل دریایی.
زمان تحویل: 30 - 43 روز برای 1set
شرایط پرداخت: T / T، L / C،
قابلیت ارائه: 2 عدد / 56 تا 79 روز
اکنون تماس بگیرید
توضیحات محصول جزئیات
نام: سیم پیچ سیم پیچ برای ماشین ژنراتور شماره انتقال: 2-6 عدد
منبع تغذیه: 380v / 50 / 60Hz 7Kw سیم پیچ: 1-2 عدد
حداکثر ارتفاع پشته: ≤70mm زندگی مد: > 1،000،000 عکس
خودکار درجه: تمام اتوماتیک قطر سیم: Dia 0.1-1.0mm

هشت ایستگاه کاری اتوماتیک دستگاه سیم پیچ کوارتز استاتور

کاربرد: مناسب برای 2 قطب است. 4 قطب، 6 ستون ستون و همچنین برای استاتور با اندازه متوسط ​​یا بزرگ.

اطلاعات مورد نیاز برای دستگاه اتوماتیک سیم پیچ ماشین استاتور


بهتر است که مشتری بتواند به ما جزئیات دقیق از جمله اطلاعات زیر را ارسال کند.
1. طراحی استاتور
2. طراحی سیم پیچ
3.Winding طراحی توزیع
4. سایر نیازهای فنی
در صورت امکان، مشتری می تواند نمونه های خود را بهتر کند.

3. گام اپراتور

1. قدرت در دستگاه

2.Thread سیم این موتور است

3. تنظیم پارامتر سیم پیچ در صفحه لمسی

4. دکمه "شروع" را فشار دهید

5. ماشین به صورت اتوماتیک انجام می شود

6. پس از اتمام سیم پیچ، دستگاه متوقف خواهد شد

7. خارج کردن سیم از ابزار.

4. اطلاعات مورد نیاز برای دستگاه اتوماتیک سیم پیچ کوارتز استاتور


بهتر است که مشتری بتواند به ما جزئیات دقیق از جمله اطلاعات زیر را ارسال کند.
1. طراحی استاتور
2. طراحی سیم پیچ
3. رسم توزیع سیم پیچ
4. سایر نیازهای فنی
در صورت امکان، مشتری می تواند نمونه های خود را بهتر کند.

این دستگاه دارای 8 ایستگاه سیم پیچ است، هر چهار سر سیم پیچ با هم کار می کنند. سیم پیچ ماشین استاتور

5. مشخصات فنی اصلی


مدل
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
سیم پیچ 1 1 1 1 2 2
قطر سیم (میلی متر) 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 0.2 ~ 1.0 0.2 ~ 1.0
بارگیری سرعت ≤ 2500r / min ≤ 2500r / min ≤2500r / min ≤ 2000r / min 3000 3000
ارتفاع پشته ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
سیم پیچ دقیق + 0 + 0 + 0 + 0 + 0 + 0
منبع تغذیه 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7 کیلو وات 7 کیلو وات
فشار هوا ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
وزن ≈ 1350 کیلوگرم ≈ 1600 کیلوگرم ≈ 1600 کیلوگرم ≈ 2200 کیلوگرم ≈1950 کیلوگرم ≈2300 کیلوگرم
بعد، ابعاد، اندازه
(L × W × Hcm)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. عملکرد ماشین اصلی و ویژگی


ابزار سیم پیچ: هر دستگاه دارای یک مجموعه پیچ و تاب و سه شکل سیم پیچ عمودی است.
کل مجموعه ابزار می تواند تغییر کند و حدود 15 دقیقه طول می کشد.
دوبلکس دو ساختار ایستگاه است. این سیستم سروو را برای چرخش و ارقام فرم انتقال تنظیم می کند.
سه سیم را همزمان بگذارید.
اسپیندل اصلی توسط موتور سروو کنترل می شود. دقت شماره کوئل نوبت ± 1 نوبت است.
سرعت چرخش کاری می تواند تنظیم شود. ماشین دارای لرزش و سر و صدای مجزا نیست.
بدون آسیب مینای دندان و ضربه محکم و ناگهانی سیم. وقتی سیم مسی خاموش می شود، دستگاه به طور خودکار متوقف می شود.
PLC می تواند شماره چرخش، سرعت سیم پیچ، ابزار ارتفاع قد، ارتفاع چرخ دنده و جهت پیچش را تنظیم کند.
X و Y اسپیندل از سیم سارق و سیم برش تصویب سیستم سروو. این می تواند طول سیم پل و سیم سر را تنظیم کند.
چرخ دنده عقب سیستم سروو را تصویب کرد. تعداد حداکثر قطعه ابزار قطعی 6 است.

7. OEM / ODM مشخصات


استفاده کامل از مهندسین با تجربه، متخصصان ماهر، تجهیزات کامل، کنترل فرآیند تولید و تولید شبکه گسترده خدمات، ما اختصاص داده شده به مشتریان خود را با راه حل بهینه سازی تولید موتور الکتریکی. تا کنون، به جز سهم بازار بزرگ چین، ما ماشین آلات را به کشورهای جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می کنیم و دستگاه های ما از شهرت خوبی برخوردارند در میان مشتریان آن را برای عملکرد با دوام، قابل اطمینان، قیمت مناسب و پس از خدمت خوب.

8. خط تولید خط

با ارائه خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، Nide مشتری را با انواع مختلف موتور AC، موتور DC، BLDC موتور تولید خدمات مشاوره فنی و خدمات طراحی کلید روشن، از جمله ارزیابی هزینه موتور، تولید دانش، آموزش کارکنان، و تکمیل پروژه کلیدی کلید.

9. درباره کارخانه ما

واقع در سوژو، یک شهر زیبا از صنعت، قلب تجارت در دلتا رودخانه یانگ تسه، هوشمند در تحقیق و توسعه، تولید و فروش ماشین آلات القاء موتور تخصصی است. ماشین آلات ما تولید شده در کارخانه سوچو عمدتا به موتور القایی مانند موتور ماشین لباسشویی، موتور تهویه مطبوع، موتور پمپ، موتور کویل، موتور سه فازی، موتور فنر و موتور کمپرسور و غیره اعمال می شود.
