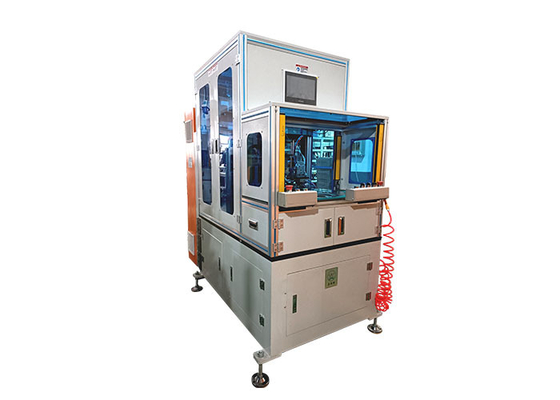

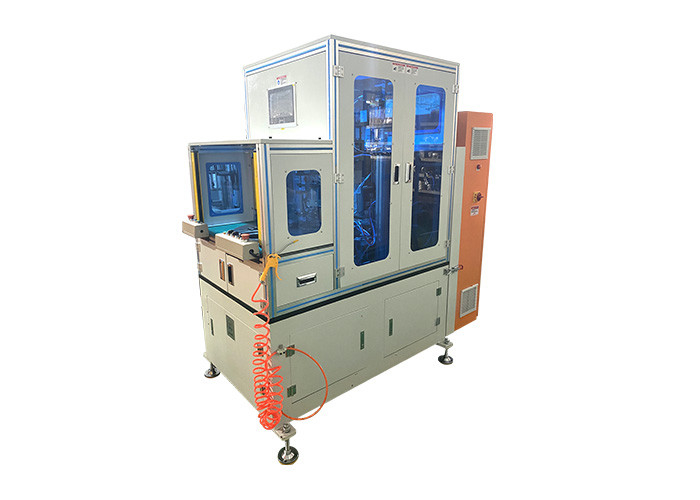

ماشین پیچ دو طرفه استاتور با 7 سرو کار

(1) ویژگی های اصلی دستگاه دو طرفه استاتور کویل

A. دارای یک صفحه چرخش با دو ایستگاه است، یکی برای بند زدن و دیگری برای بارگذاری/فراخوری.

ب. استفاده از دو سوزن برای پیچاندن هر دو طرف سیم پیچ استاتور به طور خودکار.

ج. استفاده از سیستم کنترل PLC برای کنترل سرو موتورهای هفت اسپندل

D. اسپندل اصلی، شاخص سازی استاتور و نوسان هر دو سوزن توسط سرو موتورها هدایت می شوند.

E. تنظیم هر دو ارتفاع پای کویل توسط کنترل سرو اتوماتیک است، محدوده تنظیم 19 ~ 60mm؛

F. تنظیم ارتفاع انبار به صورت خودکار با کنترل سرو

G. طراحی نوع جدا شده ابزار؛

H. با عملکرد تشخیص خطای؛

I. می تواند بند بند به بند بند، بند فاصله، بند عبور یا بند بند فانتزی انجام دهد.

ج. مجهز به مکانیسم تغذیه، برش و سفت کردن خودکار؛

K. طراحی شده با ساختار کششی برای تنظیم درجه سفت شدن بند؛

L. اتصال، سوزاندن و گره زدن رشته ها به صورت خودکار است.

M. سیستم روانکاری اتوماتیک اختیاری است.

N. پشتیبانی از کویل های رشته ای که بر روی زمین ثابت شده اند (کویل های استوانه ای) اختیاری است.

O. برای جلوگیری از هر گونه آسیب به کابل

P. مجهز به شبکه ایمنی، به طور خودکار در هنگام سیگنال از سر گرفته می شود.

Q. می تواند به الزامات مربوط به ایمنی/ارگونومی پاسخ دهد.

R. با پوشش محافظ خارجی بسته شده؛

S. با پنجره های ایمنی بزرگ که برای نگهداری مناسب هستند.

T. اپراتور در حالت ایستاده کار می کند.

U. فشار دادن دکمه برای شروع ماشین با هر دو دست

V. زمان تغییر:

* تغییر ارتفاع استیک: ≈1 دقیقه؛ (پارامترهای مرتبط می تواند به طور مستقیم در HMI فراخوانی شود، زمان زیادی نمی برد)

تغییر صفحه ابزار: ≈5 دقیقه؛ (2 ایستگاه برای تغییر)

(2) پارامترهای فنی دستگاه تراش استاتور

(3) استفاده از دستگاه استاتوری

مناسب برای موتورهای مختلف، مانند موتورهای لوازم خانگی، موتورهای صنعتی، موتورهای پمپ آب و بسیاری از موتورهای دیگر.اين ماشين ميتونه کار کنه.

(4) تخصیص اصلی ماشین بندگی استاتور

کنترل کننده PLC: زیمنس (آلمان)

سیستم سرو: زیمنس (آلمان)

HMI: زیمنس (آلمان)

عنصر حسگر: OMRON ((ژاپن) ، SCHNEIDER ((فرانسه) ؛

سنسور پلاگین شده: OMRON ((جاپان) ؛

سایر عناصر الکتریکی: SCHNEIDER (فرانسه).

*اگر برخی از اجزای خاص در SCHNEIDER در دسترس نباشند، توسط IDEC ((ژاپن) و Delixi ((چین) جایگزین می شوند؛

توپ پیچ: HIWIN ((تایوان) ؛

حامل: NSK ((ژاپن) ، SKF ((سوئد) ؛

عنصر پنوماتیک: AIRTAC (تایوان) یا SMC (ژاپون)

فشار هوا: 0.6 ~ 1MPa

قدرت: بر اساس پیکربندی واقعی

منبع برق: سه فاز 380V/60Hz

وزن: ≈1200Kg؛ ((برای مرجع، بر اساس پیکربندی واقعی)

ابعاد mm: L1600 × W900 × H1900 (برای مرجع، بر اساس پیکربندی واقعی)

(5) جزئیات نشان می دهد

کابینت الکتریکی - صفحه ابزار و صفحه چرخش - سیستم روانکاری خودکار - تنشگر برای کنترل تنش رشته
