دستگاه وارد کردن سیمپیچ استاتور افقی برای کمپرسور و موتورهای صنعتی با قطر داخلی استاتور 60-150 میلیمتر
خلاصه محصول
دستگاه درج سیم پیچ موتور کمپرسور، درج افقی سیم پیچ و کاغذ دستگاه درج سیم پیچ موتور کمپرسور سری QX دارای طراحی ابزار ماژولار برای تغییر سریع ابزار (زمان تغییر 8 دقیقه) است. ساختار درج سیم پیچ افقی آن برای تولید استاتورهای بزرگ ایده آل است و می تواند با پلتفرم های یاتاقان چشم گاوی و دستگاه های گسترش س...
ویژگی های سفارشی محصول
نام:
سیم پیچ های سیم پیچ موتور کمپرسور درج دستگاه درج افقی درج سیم پیچ و کاغذ
مدل:
SMT-QX08
شناسه استاتور:
60 میلی متر
استاتور O.D:
≤Φ210 میلی متر
راه عمل:
افقی
سیم:
مس / آل
کاربرد:
موتور کمپرسور/موتور صنعت
OEM:
خوب
برجسته کردن:
دستگاه جاگذاری سیمپیچ استاتور با قطر داخلی استاتور 60-150 میلیمتر,دستگاه جاگذاری سیمپیچ استاتور برای کاربرد موتور کمپرسور,دستگاه جاگذاری سیمپیچ استاتور برای کاربرد موتورهای صنعتی
,Compressor Motor Application Stator Winding Inserting Machine
,Industry Motor Application Stator Winding Inserting Machine
خواص اساسی
محل منبع:
چین
نام تجاری:
SMT
گواهی:
ISO / BV / SGS
شماره مدل:
SMT-QX08
املاک تجاری
مقدار حداقل تعداد سفارش:
1 ست
قیمت:
قابل مذاکره
جزئیات بسته بندی:
دستگاه درج سیم پیچ با موارد تخته سه لا بسته بندی شده است. بعد آن مطابق دستگاه و سایر قطعات است.
زمان تحویل:
60 روز کاری پس از سفارش
شرایط پرداخت:
T/T ، L/C
قابلیت ارائه:
20 ~ 20 ست در هر 3 ماه
توضیحات محصول
دستگاه درج سیم پیچ موتور کمپرسور، درج افقی سیم پیچ و کاغذ
دستگاه درج سیم پیچ موتور کمپرسور سری QX دارای طراحی ابزار ماژولار برای تغییر سریع ابزار (زمان تغییر 8 دقیقه) است. ساختار درج سیم پیچ افقی آن برای تولید استاتورهای بزرگ ایده آل است و می تواند با پلتفرم های یاتاقان چشم گاوی و دستگاه های گسترش سیم پیچ برای درج سیم پیچ سه باره ادغام شود و شدت کار را کاهش داده و بارگیری/تخلیه را ساده کند.
پارامترهای فنی
| مدل | SMT-QX08 |
|---|---|
| قطر داخلی استاتور | Φ60~Φ150mm |
| قطر بیرونی استاتور | ≤Φ210mm |
| ارتفاع پشته | ≤190mm |
| مسافت حرکت ابزار | ≤90mm |
| سیم سازگار | Cu / AL |
| محدوده تعداد شیار | 24~48 شیار |
| منبع تغذیه | 380V/50/60Hz 5Kw |
| وزن | ≈1050Kg |
| ابعاد | (L)2380×(W)1180×(H)1700mm |
ویژگی های کلیدی
- به طور خودکار سیم پیچ ها و عایق گوه را در شیارهای استاتور در یک عملیات درج می کند
- فشار دادن سیم پیچ با موتور سروو با عملکرد پیش فشار
- برش و ایندکس کاغذ با موتور سروو با سرعت قابل تنظیم
- طول کاغذ گوه قابل تنظیم با تغذیه شیار به شیار، شیار فاصله دار یا پرش شیار
- کنترل کننده PLC با قابلیت های تشخیص و تشخیص خطا
- دستگاه پیش تغذیه کاغذ، طول کاغذ ثابت را تضمین می کند
- برش کاغذ در دمای پایین با دستگاه گرمایش یکپارچه
- سرعت فشار دادن سیم پیچ قابل تنظیم برای گیج های مختلف سیم
- عملکرد ایستاده ارگونومیک با دکمه شروع دو دستی
- زمان تغییر سریع تقریباً 10 دقیقه
مشخصات اجزا
- کنترل کننده PLC: INOVANCE (چین)
- سیستم موتور سروو: INOVANCE (چین)
- عناصر حسگر: OMRON (ژاپن)، AUTONICS (کره)
- سایر اجزای الکتریکی: SCHNEIDER (فرانسه)، IDEC (ژاپن)، Delixi (چین)
- پیچ توپی: HIWIN (تایوان)
- یاتاقان ها: NSK (ژاپن)، SKF (سوئد)
- عناصر پنوماتیک: AirTAC (تایوان)
- فشار منبع هوا: 0.5~1MPa
- توان: 6.5 کیلو وات (پیکربندی واقعی ممکن است متفاوت باشد)
- منبع تغذیه: 3 فاز 415V/50Hz
- وزن: ≈1150Kg
- ابعاد: (L)2380×(W)1280×(H)1700mm
کاربردها
این دستگاه برای موتورهای القایی مختلف از جمله موتورهای ماشین لباسشویی، موتورهای تهویه مطبوع، موتورهای پمپ، موتورهای سروو دقیق، موتورهای سه فاز صنعتی، موتورهای فن و موتورهای انرژی جدید طراحی شده است.
خدمات و پشتیبانی
ما در توسعه و ساخت ماشین آلات برای تولید موتورهای القایی تخصص داریم و در صورت نیاز راه حل های سفارشی ارائه می دهیم. خدمات ما عبارتند از:
- یک سال گارانتی با پشتیبانی فنی رایگان و قطعات جایگزین
- خدمات پس از فروش در خارج از کشور با پاسخ سریع
- مشاوره فنی تولید و خدمات پروژه کلید در دست
- کمک به برنامه ریزی طرح خط تولید
- آموزش کارکنان و خدمات ارزیابی هزینه موتور

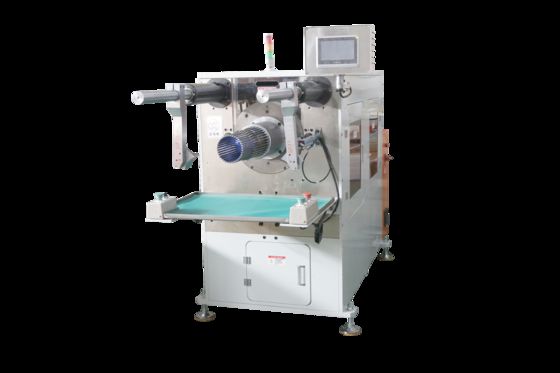

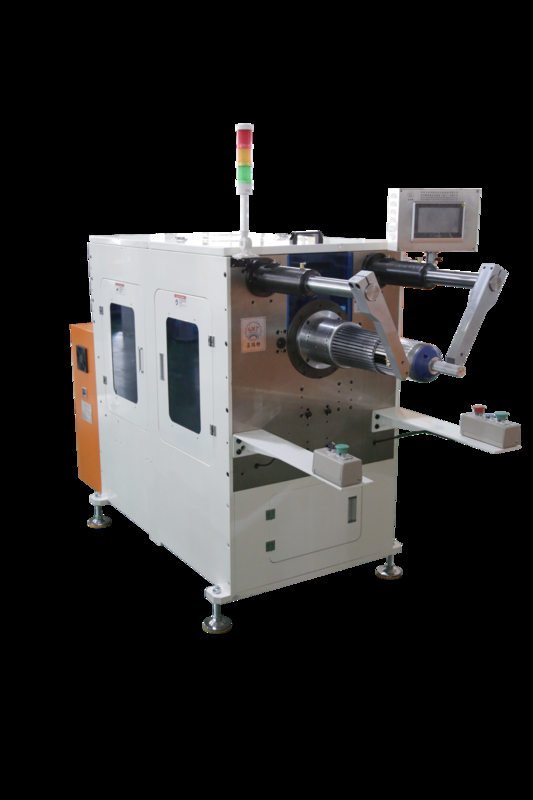

تصویر محصول
