دستگاه سیم‌پیچی استاتور تمام اتوماتیک برای استاتور 2 قطبی با حداکثر ارتفاع پشته ≤150mm و دارای گواهی ISO9001:2008

محصولات

درج و رانندگی ماشین

با ما تماس بگیرید

sales5@smt-winding.com

+86-13914006446

حالا تماس بگیرید

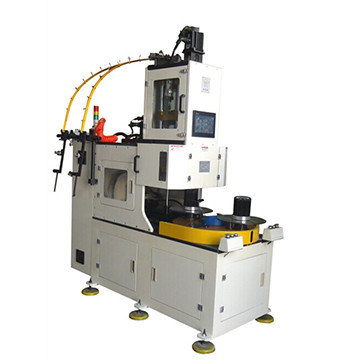

دستگاه سیم‌پیچی استاتور تمام اتوماتیک برای استاتور 2 قطبی با حداکثر ارتفاع پشته ≤150mm و دارای گواهی ISO9001:2008

MOQ:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیف چوبی مناسب برای حمل و نقل دریایی.
دوره تحویل:	50-60 روز برای 1 مجموعه
روش پرداخت:	T/T ، L/C
ظرفیت تامین:	1 عدد / 50-60 روز

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

ISO9001/SGS/CE

شماره مدل

SMT-LR150

ماشین سیم پیچ اتوماتیک برای موتور القایی موتور AC

سرعت سیم:

≤2000r/min

شماره انتقال:

2 عدد

وضعیت:

گارانتی:

12 ماه

سر سیم پیچ:

1 عدد

حداکثر ارتفاع پشته:

≤150 میلی متر

برنامه:

تولید استاتور

درجه خودکار:

تمام توان

برجسته کردن:

ماشین دو قطب استاتوری,دستگاه پیچ و خم کردن استاتور با ارتفاع حداکثر استیک,ماشین پیچ و خم کنول با گواهینامه ISO9001

Max Stack Height Stator Winding Machine

ISO9001 Certified Coil Winding Machine

توضیحات محصول

دستگاه سیم‌پیچ اتوماتیک برای موتور القایی AC

این دستگاه عمدتاً برای سیم‌پیچی استاتورهای 2 قطبی طراحی شده است و یک استاتور را در هر چرخه تکمیل می‌کند تا راندمان تولید را به طور قابل توجهی افزایش دهد. این دستگاه دارای بارگیری و حذف قالب خودکار برای کاهش شدت کار است. فرآیند سیم‌پیچی از عملکردهای ضربه‌زدن (تا 5 بار) و بستن پشتیبانی می‌کند، با تنظیمات کورس اهرم چنگال پرواز و زاویه چرخش. قاب از آلیاژ آلومینیوم کامل با عملیات اکسیداسیون آندی ساخته شده است و دارای محافظ اکریلیک وارداتی است. کنترل الکتریکی توسط PLC، نمایشگر و مبدل فرکانس برای عملکرد ایمن و قابل اعتماد مدیریت می‌شود.

عملکرد و ویژگی‌های اصلی دستگاه

دستگاه سیم‌پیچ عمودی اتوماتیک دو ایستگاهی با ساختار صفحه گردان دو ایستگاهی
سیستم سروو برای چرخش و انتقال شاخص
سیم‌پیچ‌ها را با دقت روی فلایویل چنگالی برای انتقال کارآمد به درج‌کننده سیم‌پیچ می‌پیچد
شامل یک مجموعه ابزار سیم‌پیچی با سه فرم سیم‌پیچی عمودی
قابلیت تغییر کامل ابزار (تقریباً 15 دقیقه)
دوک اصلی کنترل‌شده با سروو با دقت ±1 دور
کنترل PLC برای تعداد دور، سرعت سیم‌پیچی، ارتفاع/سرعت فرورفتن ابزار و جهت سیم‌پیچی
قلاب و برش سیم اسپیندل X/Y با کنترل سروو برای طول سیم پل/سرب قابل تنظیم
پشتیبانی از سیم‌پیچی همزمان دو سیم
نمایش پویا تعداد دور، علل خرابی و خودآزمایی موقعیت
توقف خودکار هنگام تمام شدن سیم مسی
عملکرد با حداقل لرزش و نویز

داده‌های فنی اصلی

مدل	LR150
هد سیم‌پیچی	1 عدد
قطر سیم	0.3-1.0 میلی‌متر
ارتفاع پشته	≤150mm
سرعت تخلیه	≤2000r/min
دقت سیم‌پیچی	±0 دور
فشار هوا	≥0.6MPa
منبع تغذیه	380V/50/60Hz 8Kw
MOQ	1 مجموعه دستگاه سیم‌پیچ اتوماتیک
گواهینامه	ISO9001:2008; SGS

کاربرد

مناسب برای سیم‌پیچی کویل‌های 2 قطبی، 4 قطبی و 6 قطبی.

مشخصات OEM/ODM

شرکت ما از مهندسان باتجربه، متخصصان ماهر، تجهیزات پیشرفته و کنترل فرآیند دقیق برای ارائه راه‌حل‌های بهینه تولید موتور الکتریکی استفاده می‌کند. دستگاه‌های ما در سراسر جهان صادر می‌شوند و به دلیل دوام، قابلیت اطمینان، قیمت رقابتی و خدمات پس از فروش عالی شناخته شده‌اند.

مشخصات خط تولید

ما خدمات مشاوره فنی جامع و پروژه‌های کلید در دست را برای تولید موتور AC، موتور DC و موتور BLDC ارائه می‌دهیم، از جمله ارزیابی هزینه، دانش فنی تولید، آموزش کارکنان و اجرای کامل پروژه.
