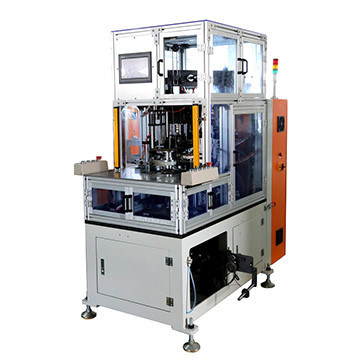

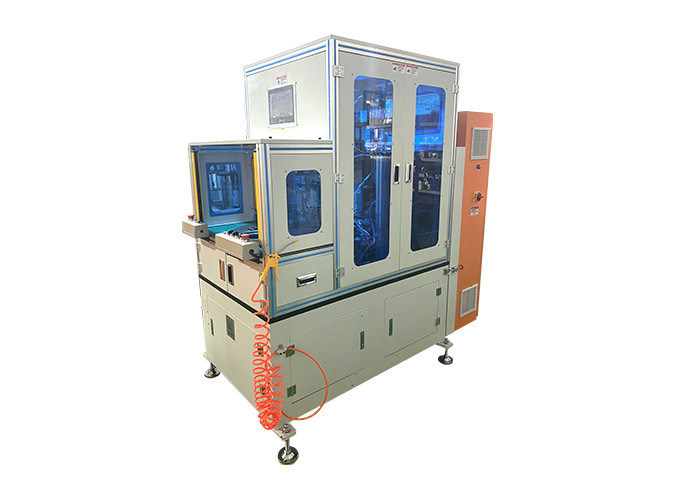

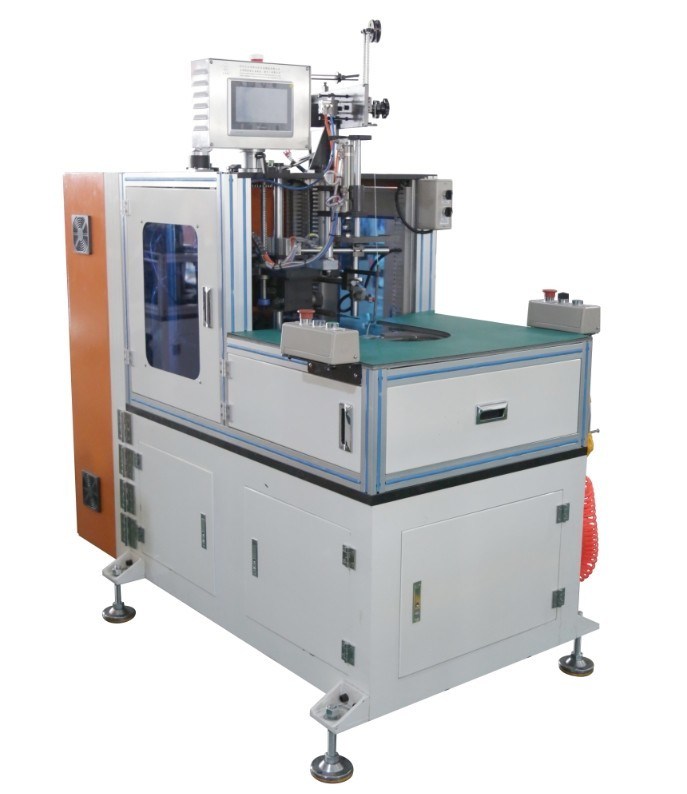

دستگاه بندکشی خودکار سیم‌پیچ با ارتفاع پشته 20 تا 120 میلی‌متر، فشار هوای 0.4 مگاپاسکال و سیستم سروو درایو برای موتور صنعتی AC

MOQ:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیف چوبی مناسب برای حمل و نقل دریایی با کیسه آب بندی.
دوره تحویل:	60-80 روز
روش پرداخت:	T/T ، L/C
ظرفیت تامین:	1 عدد / 60 - 80 روز

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

ISO / SGS Audit, CE

شماره مدل

SMT - BZ51

دستگاه سیم پیچ اتوماتیک بند دو طرفه برای موتور صنعتی AC

استاتور OD:

≤Φ160 میلی متر

ارتفاع پشته:

20 تا 120 میلی متر

منبع تغذیه:

380V/50/60Hz 3.5Kw

فشار:

0.4MPa

سفید/آبی/سبز

برجسته کردن:

دستگاه بندکشی خودکار سیم پیچ با ارتفاع پشته 20 تا 120 میلی متر,دستگاه بندکشی استاتور با فشار هوای 0.4 مگاپاسکال,دستگاه بندکشی دو طرفه با سیستم سروو درایو

Air Pressure 0.4MPa Stator Lacing Machine

Servo Driven System Double Sided Lacing Machine

توضیحات محصول

ماشین دو طرفه خودکار برای موتور صنعتی AC

این دستگاه خودکار پیچ و خم کردن کویل دارای قابلیت دو طرفه پیچ و خم کردن است که به طور خاص برای کاربردهای صنعتی موتور AC طراحی شده است.قسمت چرخش نوزل، حرکت سوزن جلو و عقب، قسمت سوزن سوزن، قسمت حرکت سوزن بالا و پایین، قسمت شاخص سازی استاتور، تغذیه رشته، و قسمت برش رشته.

اطلاعات فنی اصلی

مدل	SMT-BZ51
ارتفاع انبار	17 تا 100 میلی متر
شناسه استاتور	Φ25~ Φ100mm
حالتور بیش از حد	≤Φ160mm
ارتفاع نردبان	≤40 میلی متر
حالت بند زدن	اسلات به واسطه اسلات/اسلات Interval/Fancy slot
سرعت بند زدن	≈0.6s/s
منبع برق	380V/50/60Hz 3.5Kw
وزن	≈800 کیلوگرم
ابعاد	(L) 1500 × ((W) 650 × ((H) 1700mm

مزیت های اصلی

سیستم سرو محرک با طراحی کنترل CNC و برنامه HIM
شاخص سازی توسط سیستم سرو با حالت های متعدد بند (بند قطعه، بند وقفه، بند فانتزی)
اسپندل اصلی کنترل شده با سرعت چرخش تنظیم پذیر
دو سوزن سرو کار برای اتصال همزمان بالاتری و پایینی کویل
سیستم تغذیه و برش قطعات اتوماتیک (بدون نیاز به اتصال گره)
قابلیت تغییر سریع ابزار برای دامنه طول استاتور 50-130mm
تنش تنظیم شده بند با ظرفیت تولید ≤1s/slot
از پاره شدن سیم مس و شکستن مینال سیم جلوگیری می کند
نرخ صلاحیت اولیه ≥98.5٪، پس از بازکاری ≥99.5٪
سیستم حفاظت از شبکه ایمنی با نیاز به کار با دو دست

ویژگی های اصلی ماشین

PLC صنعتی با رابط انسان-کامپیوتر و طراحی ساختار قاب افقی
سیستم سرو کنترل دقیق اعمال بند را فراهم می کند
روش های برنامه ریزی شده بند (سلت به واسطه اسلت، فاصله، فانتزی)
طراحی شده برای استاتورهای بزرگ با بالا پیچ و خم کردن بالا آویزان
ابزار متحرک برای بارگذاری و تخلیه آسان استاتور، کاهش شدت کار

قابلیت های OEM/ODM

شرکت ما در تولید ماشین آلات موتور و تجهیزات تخصص دارد، از جمله ماشین های پیچ و خم خودکار، ماشین های پیچ و خم، ماشین های ورودی، ماشین های شکل دهی و ماشین های شکل گیری.ما تکنولوژی پیشرفته و فرایندهای خارجی را برای افزایش ظرفیت تولیدی کارخانه های الکترومکانیکی کاملا خودکار در نظر می گیریم، ارائه کیفیت پایدار و خدمات مشتری استثنایی.

فلسفه خدمات ما ترکیبی از ایمنی، حرفه ای بودن و کارایی با تعهد به پیشرفت تکنولوژیکی و راه حل های متمرکز بر مشتری است.

مشخصات خط تولید

با خدمات حرفه ای، تیم متخصص و کیفیت قابل اعتماد، ما مشاوره فنی جامع و خدمات پروژه کلیدی را برای تولید موتور AC، موتور DC و موتور BLDC ارائه می دهیم.خدمات ما شامل ارزیابی هزینه موتور است، دانش تولید، آموزش کارکنان و اجرای کامل پروژه کلیدی.

در مورد شرکت Suzhou Smart Motor Equipment Manufacturing Co. Ltd

به عنوان یک شرکت کلیدی با تکنولوژی بالا در چین، ما در طراحی، تولید و فروش تجهیزات تولید موتور تخصص داریم.از جمله بیش از 30 مهندس و تکنسین، با تاسیساتی که 20،000 متر مربع را پوشش می دهند و با صدها دستگاه پیشرفته تولید و آزمایش مجهز هستند.
