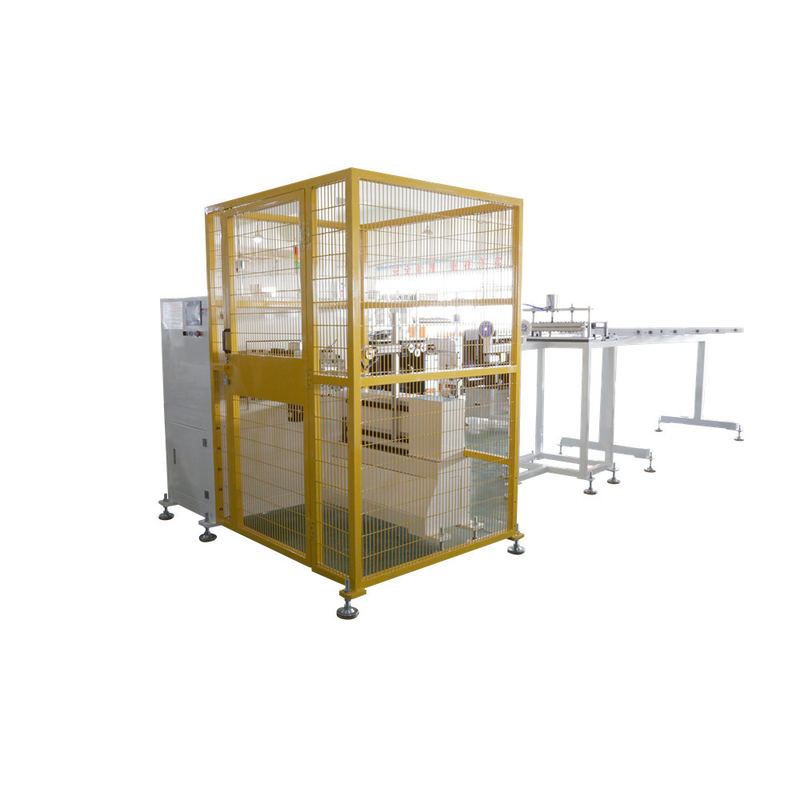

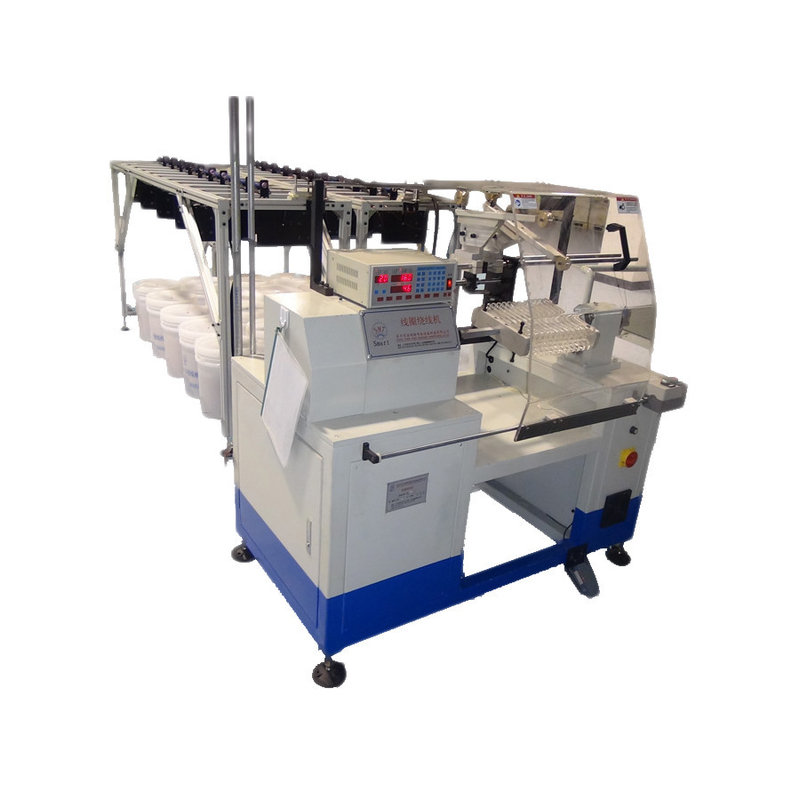

دستگاه سیم‌پیچی استاتور نیمه‌خودکار 220 ولت 2.2 کیلووات برای استارت خودرو

SMT - دستگاه سیم‌پیچی استاتور اتوماتیک R650 برای استاتور استارت خودکار

1. استفاده از کنترل‌کننده با هدف خاص برای تحقق عملکرد سیم‌پیچی خودکار، آرایش خودکار، عبور از شیار، عبور خودکار از لوله موم و تنظیم خروجی و غیره.
2. این دستگاه برای سیم‌پیچی کویل برای موتورهای پرقدرت بزرگ مناسب است.
3. ابزارآلات می‌توانند به‌طور خودکار گسترش و جمع شوند، بنابراین نیازی به تخلیه ابزارآلات هنگام بیرون آوردن کویل تمام‌شده نیست، در نتیجه نیروی کار کاهش می‌یابد و راندمان بهبود می‌یابد.
4. این دستگاه می‌تواند کویل‌های با ابعاد مختلف را که برای استاتورهای هم‌اندازه از یک سری هستند، با تنظیم ابزارآلات تولید کند و کشش قابل تنظیم است.

(1) پارامتر فنی اصلی

(2) مراحل عملکرد این دستگاه

راندمان تولید این دستگاه
حدود 1000 عدد در 8 ساعت، این فقط یک ایده تقریبی است، بستگی به تعداد شیارهای آرمیچر و تعداد دور دارد.
آرمیچر را به‌صورت دستی روی شاتل بارگذاری کنید، دکمه START را فشار دهید، شاتل آرمیچر را به موقعیت سیم‌پیچی تحویل می‌دهد و سیم‌پیچی، ایندکس‌گذاری و برش سیم به‌صورت خودکار انجام می‌شود، پس از تکمیل، شاتل آرمیچر تمام‌شده را از موقعیت سیم‌پیچی خارج می‌کند، اپراتور آرمیچر تمام‌شده را تخلیه می‌کند، یک چرخه تکمیل می‌شود.

(3) عملکرد و ویژگی اصلی دستگاه

ابزار سیم‌پیچی: هر دستگاه دارای یک مجموعه ابزار سیم‌پیچی و سه فرم سیم‌پیچی عمودی است.
کل مجموعه ابزارآلات را می‌توان تغییر داد و حدود 15 دقیقه طول می‌کشد.
صفحه گردان ساختار دو ایستگاهی است. این سیستم از سیستم سروو برای چرخش و انتقال ایندکس استفاده می‌کند.
اجازه می‌دهد سه سیم به‌طور همزمان سیم‌پیچی شوند.
اسپیندل اصلی توسط موتور سروو کنترل می‌شود. دقت تعداد دور کویل ±1 دور است.
سرعت چرخش کاری را می‌توان تنظیم کرد. دستگاه هیچ لرزش و نویز مشخصی ندارد.
عاری از آسیب مینا و پارگی سیم. هنگامی که سیم مسی تمام شد، دستگاه به‌طور خودکار متوقف می‌شود.
PLC می‌تواند تعداد دور، سرعت سیم‌پیچی، ارتفاع فرورفتگی ابزارآلات، سرعت فرورفتگی ابزارآلات و جهت سیم‌پیچی را تنظیم کند.
اسپیندل‌های X و Y قلاب سیم و برش سیم از سیستم سروو استفاده می‌کنند. این می‌تواند طول سیم پل و سیم سرب را تنظیم کند.
فرورفتگی ابزارآلات از سیستم سروو استفاده می‌کند. حداکثر تعداد بخش‌های فرورفتگی ابزارآلات 6 است.

(4) مشخصات OEM/ODM

با بهره‌گیری کامل از مهندسان باتجربه، متخصصان ماهر، تجهیزات عالی، کنترل دقیق فرآیند تولید و شبکه خدمات گسترده، ما متعهد هستیم که راه‌حل بهینه را برای تولید موتور الکتریکی به مشتریان خود ارائه دهیم. تاکنون، به‌جز سهم بازار بزرگ در چین، ما دستگاه‌های خود را به کشورهای سراسر جهان مانند ایالات متحده آمریکا، ایتالیا، استرالیا، هند، برزیل، مکزیک، ترکیه، تایلند، ویتنام، ایران و غیره صادر می‌کنیم و دستگاه‌های ما به دلیل عملکرد بادوام و قابل اعتماد، قیمت مناسب و خدمات پس از فروش خوب، شهرت زیادی در بین مشتریان دارد.

(5) مشخصات خط تولید

با خدمات خوب، تیم حرفه‌ای و کیفیت قابل اعتماد، SMT  به مشتریان انواع مختلفی از موتورهای AC، موتورهای DC، خدمات مشاوره فنی تولید موتور BLDC و خدمات پروژه کلید در دست، از جمله ارزیابی هزینه موتور، دانش فنی تولید، آموزش کارکنان و پروژه کلید در دست کامل را ارائه می‌دهد.

(6) درباره Smart

واقع در سوژو، شهری زیبا در قلب صنعت و تجارت در دلتای رودخانه یانگ تسه، Smart در تحقیق و توسعه، تولید و فروش ماشین‌آلات موتور القایی تخصص دارد. دستگاه‌های ما که در کارخانه سوژو تولید می‌شوند، عمدتاً برای موتورهای القایی مانند موتور ماشین لباسشویی، موتور کولر گازی، موتور پمپ، موتور کویل، موتور سه‌فاز، موتور فن و موتور کمپرسور و غیره استفاده می‌شوند.
