تجهیزات سیم پیچ ماشین سیم پیچ استاتور چند قطبی 220 ولت 50 هرتز / 60 هرتز

MOQ:	1 مجموعه
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیف چوبی مناسب برای حمل و نقل دریایی.
دوره تحویل:	35-69 روز
روش پرداخت:	L/C، T/T
ظرفیت تامین:	1 عدد / 35-69 روز

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

گواهی

ISO9001 / SGS

شماره مدل

SMT-WR100

تجهیزات سیم پیچ سیم پیچ استاتور چند قطبی خودکار

آگهی روی کاغذ کوچک:

200 میلی متر

شماره انتقال:

2-6 عدد

منبع تغذیه:

220V/50/60Hz 1.5kw

(L)1051*(W)1811*(H)1501mm

سر سیم پیچ:

فشار هوا:

0.6-0.7MPa

قطر سیم:

0.15-0.9 میلی متر

برجسته کردن:

دستگاه پیچ و خم استاتور 220 ولت,تجهیزات پیچنده استاتور چند قطبی,دستگاه پیچ و خم استاتور 50 هرتز 60 هرتز

multi-pole stator winder equipment

50Hz 60Hz stator winding machine

توضیحات محصول

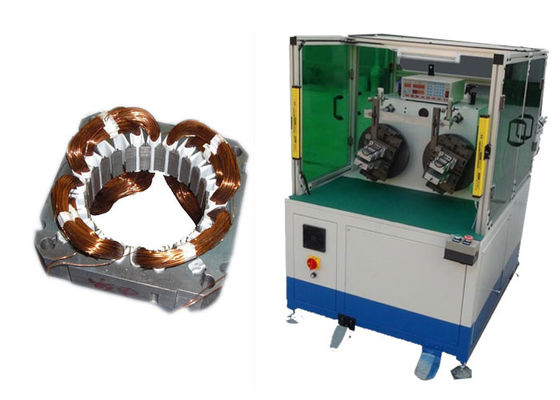

دستگاه پیچ و خم استاتوری چند قطبی تجهیزات پیچ و خم

این دستگاه پیچ و خم استاتور چند قطبی پیشرفته با برق 220 ولت 50 هرتز/60 هرتز کار می کند. این دستگاه دارای کنترل کننده برنامه Mitsubishi و GOT برای تعامل انسان و ماشین است.که امکان تغییر و ذخیره آسان پارامترهای پیچ و تاب را فراهم می کند. ترکیب دقیق محاسبه شده کم تضمین می کند مراحل پیچ و خم دقیق، در حالی که تثبیت ثابت و طراحی آستین محافظ تضمین سریع، دقیق و ایمن عملیات آویزان سیم.

مشخصات فنی

مدل	WR100
قطر سیم	0.15-0.8mm
سرعت چرخش	800r/min
سر چرخدار	دو تا
قطر سوئیچ	250 میلی متر
حداکثر فاصله پیچ و تاب	160 میلی متر
فشار هوا	0.4-0.7Mpa
منبع برق	220V/50/60Hz 1.5Kw
مقدار تولیدی	1 عدد
ابعاد	(L) 1050* ((W) 1800* ((H) 1500mm

فرآیند عملیات

بهره وری تولید به طور متوسط تقریباً 1000 قطعه در هر شیفت 8 ساعته است ، که بر اساس اسلات های آرماتور و تعداد چرخش متفاوت است. فرآیند خودکار با بارگذاری دستی آرماتور در شاتل آغاز می شود.بعد از فشار START، شاتل آرماتور را به موقعیت پیچ و تاب می دهد که در آن پیچ و تاب، شاخص سازی و برش سیم به صورت خودکار انجام می شود. پس از اتمام، شاتل آرماتور نهایی را حذف می کند،و اپراتور آن را تخلیه می کند تا چرخه را تکمیل کند..

ویژگی های کلیدی و قابلیت ها

مجموعه کامل ابزار پیچ با سه فرم پیچ عمودی شامل
تغییر سریع ابزار (حدود 15 دقیقه)
دستگاه چرخش دو ایستگاهی با سیستم سرو برای چرخش و شاخص سازی
با قابلیت پیچ و تاب همزمان سه سیم
محور اصلی کنترل شده با سرو موتور با دقت ±1 دور
سرعت چرخش کاری تنظیم شده با حداقل لرزش و سر و صدا
جلوگیری از آسیب به مینال و شکستن سیم
عملکرد توقف اتوماتیک هنگامی که سیم مس تمام می شود
برنامه ریزی PLC برای شمارش چرخش، سرعت، ارتفاع ابزار و جهت پیچ
اسپندل های X و Y کنترل شده با سرو برای سیم کش و برش
طول سیم پل و سیم سرب قابل تنظیم
ابزار کنترل شده توسط سرو با قابلیت غوطه ور شدن تا 6 بخش

خدمات OEM/ODM

با استفاده از مهندسان باتجربه، متخصصان ماهر، تجهیزات پیشرفته و کنترل دقیق فرآیند تولید، ما راه حل های بهینه برای تولید موتور الکتریکی را ارائه می دهیم.ماشين هاي ما در سراسر جهان به کشورهاي از جمله ايالات متحده صادر مي شوند، ایتالیا ، استرالیا ، هند ، برزیل ، مکزیک ، ترکیه ، تایلند ، ویتنام و ایران ، به دلیل دوام ، قابلیت اطمینان ، قیمت رقابتی و خدمات عالی پس از فروش شناخته شده است.

راه حل های خط تولید

SMT خدمات مشاوره فنی جامع و خدمات پروژه کلیدی را برای تولید موتور AC، موتور DC و موتور BLDC ارائه می دهد. خدمات ما شامل ارزیابی هزینه موتور، دانش تولید،آموزش کارکنانراه حل های ما به کاربردهای مختلف از جمله موتورهای خودروهای انرژی جدید، موتورهای سرو، ژنراتورها، موتورهای سه فاز، موتورهای پمپ، موتورهای کمپرسور،موتورهای لوازم خانگیما در مونتاژ استاتور و هسته روتور تخصص داریم، عایق بند، پیچ و تاب خودکار، وارد کردن، فیوز کردن،و تکنولوژی های تزریق رزین برای اندازه های مختلف استاتور و پیکربندی های اسلات.
