| محل منبع: | چین |
| نام تجاری: | SMT |
| گواهی: | ISO / BV / SGS |
| شماره مدل: | QKT350C |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later. |
| جزئیات بسته بندی: | <i>Plastic wrapping film, vacuum package and plywood cases.</i> <b>فیلم بسته بندی پلاستیکی، بسته وکی |
| زمان تحویل: | 3.5 ماه پس از پیش پرداخت |
| قابلیت ارائه: | 5 تا 10 مجموعه در هر 3.5 ماه |
| نام: | دستگاه درج سیم پیچ استاتور موتور و انبساط سیم پیچ سیم پیچ IEC3 | ایستگاه QTY: | 2 ایستگاه درج و گسترش |
|---|---|---|---|
| استاتور OD: | Φ350mm | ارتفاع پشته: | ≤300 میلی متر |
| سروو QTY: | 13 سروو رانندگی | رنگ: | سفارشی |
| برجسته: | 13 دستگاه درج سیم پیچ سروو,دستگاه درج سیم پیچ استاتور 13 سروو,دستگاه انبساط سیم پیچ سیم پیچ |
||

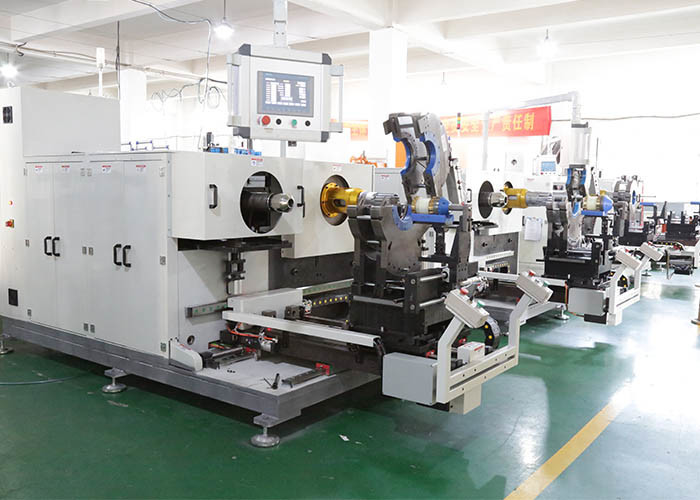

دستگاه درج سیم پیچ استاتور موتور و انبساط سیم پیچ صنعت IEC3
دستگاه درج و انبساط سیم پیچ دارای دو ایستگاه، یک ایستگاه برای درج سیم پیچ، یک ایستگاه برای انبساط سیم پیچ، برای درج سیم پیچ 3 فاز با درج 3 بار سیم پیچ استفاده می شود.دو ایستگاه از طریق راهنما با هم ترکیب می شوند، فیکسچر نگهدارنده استاتور با تکیه گاه های کاف برای محافظت از سیم پیچ.
(1) پارامترهای فنی دستگاه درج و انبساط سیم پیچ
| دستگاه درج سیم پیچ و انبساط سیم پیچ استاتور | |
|
مدل |
SMT-QKT350C |
|
شناسه استاتور |
≥Φ118 میلی متر |
|
استاتور OD |
≤Φ350 میلی متر |
|
ارتفاع پشته |
50 ~ 300 میلی متر |
|
سکته مغزی ابزار |
≤300 میلی متر |
|
سیم سازگار |
Cu / AL |
|
محدوده تعداد اسلات |
اسلات 24 تا 48 |
|
منبع تغذیه |
380V/50/60Hz 6.5Kw |
|
وزن |
≈1150 کیلوگرم |
|
بعد، ابعاد، اندازه |
(L)2380×(W)1280×(H)1700mm |
(2) ویژگی های اصلی دستگاه درج و انبساط سیم پیچ
الف. گوه و سیم پیچ به طور خودکار در استاتور وارد می شوند.
ب. ماشین درج و انبساط سیم پیچ توسط 13 سروو هدایت می شود که هر سروو به شرح زیر کنترل می شود:
| 1 | نیمکت جلو به چپ/راست حرکت می کند |
| 2 | نیمکت جلو حرکت FWD./BWD. |
| 3 | دوک چرخشی صفحه تکیه گاه کاف |
| 4 | دوک شاخص سر درج سیم پیچ |
| 5 | دوک نمایه سازی انبار گوه |
| 6 | دوک برنده مسی |
| 7 | دوک تیغه های ثابت |
| 8 | دوک هل کننده گوه |
| 9 | دوک تغذیه کاغذ |
| 10 | دوک برش کاغذ |
| 11 | دوک نمایه سازی سر بسط دهنده سیم پیچ |
| 12 | تیغه های انبساط سیم پیچ دوک سکته مغزی گسترش می یابد |
| 13 | بلوک های انبساط سیم پیچ دوک سکته مغزی گسترش می یابد |
C. کنترل کننده PLC می تواند موقعیت خطا را با عملکرد تشخیص خطا تشخیص دهد.
D. سرعت هل دادن سیم پیچ با توجه به اندازه سیم های مختلف قابل تنظیم است.
E. اپراتور در حالت ایستاده کار می کند.
F. فشار دادن دکمه برای راه اندازی دستگاه با هر دو دست.
G: فیکسچر نگهدارنده استاتور دارای صفحه نگهدارنده کاف برای محافظت از سیم پیچ است.
H: راهنما راهنما برای جابجایی ثابت نگهدارنده استاتور برای کار بر روی درج یا گسترش ایستگاه ها وجود دارد.
I: انبساط کویل دارای ابزار با تیغه های انبساط کننده برای نتیجه بهتر انبساط سیم پیچ است.
(3) تخصیص اصلی دستگاه درج سیم پیچ (استاندارد)
کنترل کننده PLC: INOVANCE (چین)؛
سیستم سروو موتور: INOVANCE (چین)؛
عنصر سنسور: OMRON (ژاپن)، AUTONICS (کره)؛
سایر عناصر الکتریکی: SCHNEIDER (فرانسه)، IDEC (ژاپن)، Delixi (چین)؛
پیچ توپ: HIWIN (تایوان)
بلبرینگ: NSK (ژاپن)، SKF (سوئد)؛
عنصر پنوماتیک: AirTAC (تایوان)؛
فشار منبع هوا: 0.5~1MPa.
توان: 13 کیلووات؛ (طبق پیکربندی واقعی)
منبع تغذیه: 3 فاز 380V/50Hz;
وزن: ≈1000 کیلوگرم؛
ابعاد برای Ref.(میلی متر): (L)2200×(W)1100×(H)1700;
(4) خدمات
ما بر توسعه و تولید ماشین آلات برای تولید موتورهای القایی مختلف مانند ماشین سیم پیچ، ماشین درج کویل و غیره تمرکز می کنیم.
طراحی و ساخت استاندارد است مگر اینکه مشتری درخواست خاصی دارد.به عنوان مثال، طراحی شکل، تخصیص و رنگ، و غیره.را می توان تخصصی کرد.علاوه بر این، ما می توانیم در صورت لزوم به ترتیب چیدمان ماشین آلات در سایت مشتری کمک کنیم.
مهندسان ما پشتیبانی فنی حرفه ای را به مشتریان ارائه می دهند.در مدت یک سال گارانتی، برخی از پشتیبانی و قطعات نیاز به تعویض رایگان خواهد بود.
خدمات پس از خارج از کشور نیز در دسترس است.اگر مشتری به کمک ما نیاز داشته باشد، مهندسان پس از فروش ما در کمترین زمان در محل مشتری خواهند بود.
ما در یک مفهوم خدمات ایمن، حرفه ای و کارآمد از "عقل و انسانیت به سوی توسعه، فناوری و جهان همزمان با پیشرفت" هستیم تا نیازهای مختلف مشتریان را برای ایجاد یک حرفه درخشان برآورده کنیم.
(5) پیشنهاد خط تولید
SMT با خدمات خوب، تیم حرفه ای و کیفیت قابل اعتماد، انواع مختلفی از تجهیزات را برای تولید موتورهای مختلف به مشتری ارائه می دهد.این می تواند یک دستگاه یا کل خط تولید از فرآیند سیم پیچی تا فرآیند شکل گیری نهایی باشد.بنابراین، به ویژه برای مشتریانی که کل خط تولید را می خواهند، ما می توانیم خدمات مشاوره فنی تولید و خدمات پیش بینی کلید در دست، از جمله ارزیابی هزینه موتور، دانش ساخت، آموزش کارکنان، حتی پروژه کامل کلید در دست ارائه دهیم.
(6) نمایش جزئیات
